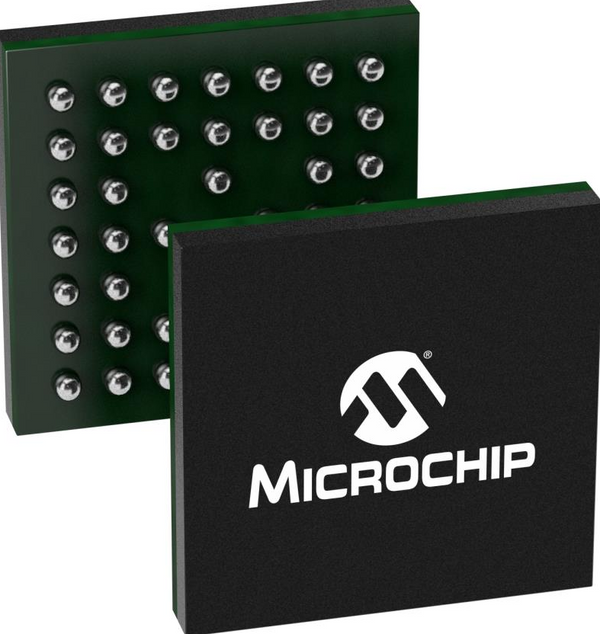

【USB Type-C / Power Delivery（PD）コントローラ】UPD360T-B6H

Microchip Technology製のUSB Type-C／USB Power Delivery（PD）コントローラICです。USB Type-Cポートの接続検出、ケーブルの向きの検出、CC（Configuration Channel）通信、USB Power Delivery通信など、USB Type-Cポートの制御に必要な機能を集積しています。

USB Power Delivery 2.0に対応したPD MACを内蔵しており、PDパケットの処理、CRCチェック、BMCエンコード／デコード、GoodCRCの自動生成、エラー処理などを行います。また、DFP（Downstream Facing Port）とUFP（Upstream Facing Port）の両方に対応し、DRP（Dual Role Power）やRole Swapにも対応しています。

さらに、5V／3A対応のポート電源コントローラ、VCONN FET、過電流検出、過電圧検出、3.3V電源スイッチなどを内蔵しているため、USB Type-C／PDポートの回路を構成する際の外付け部品を削減できます。I²Cインターフェースを介して外部CPUやSoCとの通信・設定も可能です。

4mm × 4mmの44ボールWFBGAパッケージを採用した小型ICで、ノートPC、スマートフォン、タブレット、モニター、ドッキングステーション、プリンターなど、USB Type-CおよびUSB PD機能を搭載する機器に使用されます。

商品詳細

• 型番：UPD360T-B6H
• メーカー：Microchip Technology
• 製品カテゴリー：IC
• 製品種類：USBインターフェースIC
• 商品タイプ：USB Type-C／Power Delivery（PD）コントローラ
• 用途：USB Type-Cポート制御、USB Power Delivery制御
• USB規格：USB Type-C
• USB Power Delivery：USB PD 2.0
• ポートモード：DFP／UFP
• 電源ロール：DRP／Role Swap対応
• 通信インターフェース：I²C
• I²C通信速度：最大1MHz
• VBUS対応：最大5V／3A
• VCONN：対応
• CC端子：CC1／CC2
• GPIO：最大16個
• 電源電圧：約3.1～3.47V
• パッケージ：44-WFBGA
• パッケージサイズ：約4mm × 4mm × 0.7mm
• 端子数：44
• 端子ピッチ：0.5mm
• 実装方式：面実装（SMD）
• 動作温度：0～+70℃
• 主な用途：ノートPC、スマートフォン、タブレット、モニター、ドッキングステーション、プリンターなど
