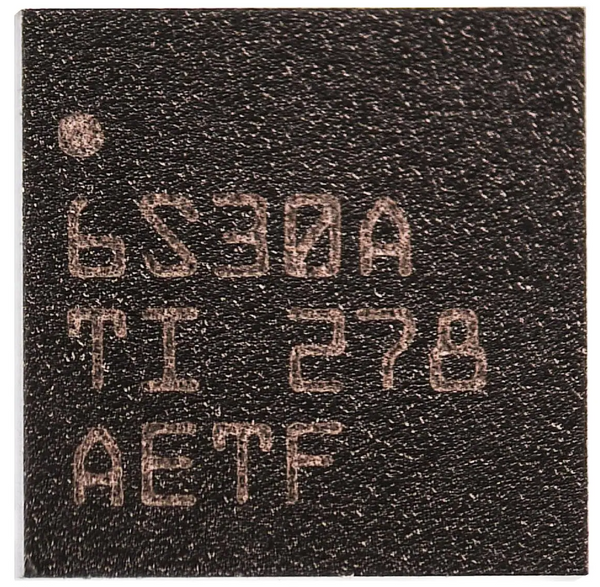

【USB Type-Cポート保護IC】TPD6S300ARUKR

Texas Instruments製のUSB Type-Cポート保護ICです。USB Type-CコネクタのCC1、CC2、SBU1、SBU2などの信号ラインを過電圧から保護するとともに、データ信号ラインを静電気放電（ESD）から保護します。USB Type-Cポートに接続された機器や周辺回路への電気的なストレスを低減し、インターフェースの信頼性向上に役立ちます。 CC端子やSBU端子などの信号ラインに対する保護機能を1つのICに統合し、VBUSへの短絡などによって発生する過電圧から接続先の回路を保護します。また、CC端子にはVCONN電源供給に対応する保護用FETを内蔵し、未給電状態の機器を接続する場合のデッドバッテリー動作にも対応しています。3mm×3mmの20ピンWQFNパッケージを採用した表面実装タイプで、スマートフォン、タブレット、ノートPC、ドッキングステーションなどのUSB Type-Cポート保護回路に使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：TPD6S300ARUKR・製品カテゴリー：保護IC・製品種類：過電圧・静電気放電保護IC・商品タイプ：USB Type-Cポート保護IC・シリーズ：TPD6S300A・対応インターフェース：USB Type-C・保護対象信号：CC1、CC2、SBU1、SBU2、DP、DM・過電圧保護：CC／SBU信号ラインなどに対応・過電圧耐性：最大24V DC（対象信号ラインの規定条件による）・ESD保護規格：IEC 61000-4-2準拠・ESD保護対象：6信号ライン・CC端子保護用FET：内蔵・VCONN供給電流：最大600mA対応・デッドバッテリー対応：CC端子用抵抗を内蔵・パッケージ形式：WQFN・パッケージサイズ：3×3mm・端子数：20ピン・動作温度範囲：-40～+85℃・実装方式：表面実装・供給形態：テープ＆リール・RoHS対応：対応
