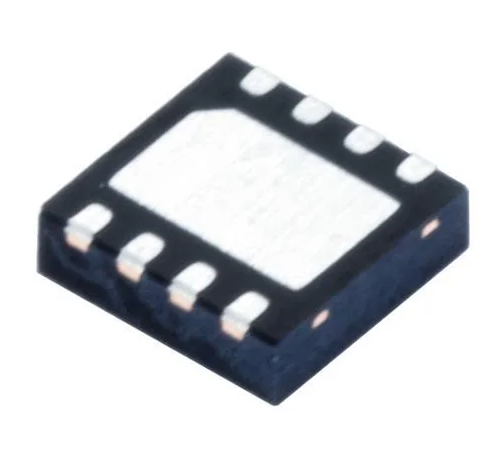

【USB電源分配スイッチ】TPS2556DRBT

Texas Instruments製のUSB電源分配スイッチICです。入力電圧2.5～6.5Vに対応し、最大5Aの出力電流を制御できるハイサイド型パワースイッチです。内蔵NチャネルMOSFETによって電源ラインのオン・オフを制御し、USBポートや各種電子機器の電源供給回路に使用されます。 電流制限値を外付け抵抗で調整でき、過電流が発生した際の電流を制御する機能を備えています。また、出力電圧の立ち上がり速度を制御するスルーレート制御機能や、異常状態を知らせるステータス出力を搭載しています。過熱保護や低電圧ロックアウトにも対応しており、USB電源管理、周辺機器への電力供給、電源ラインの保護回路などに適した表面実装型ICです。 商品詳細 ・メーカー：Texas Instruments・型番：TPS2556DRBT・製品カテゴリー：電源管理IC・製品種類：電源分配スイッチ・商品タイプ：USB電源スイッチIC・スイッチ構成：ハイサイドスイッチ・出力構成：NチャネルMOSFET・入力電圧範囲：2.5～6.5V・最大出力電流：5A・オン抵抗：22mΩ（代表値）・出力数：1・入力方式：非反転・制御方式：オン／オフ制御・電流制限：外付け抵抗による調整可能・保護機能：過電流保護・保護機能：過熱保護・保護機能：低電圧ロックアウト・機能：スルーレート制御・機能：ステータス出力・動作接合温度範囲：−40～＋125℃・実装方式：表面実装・パッケージ：SON・パッケージサイズ：3×3mm・端子数：8・用途：USBポート電源管理・用途：電源分配・負荷スイッチング回路
