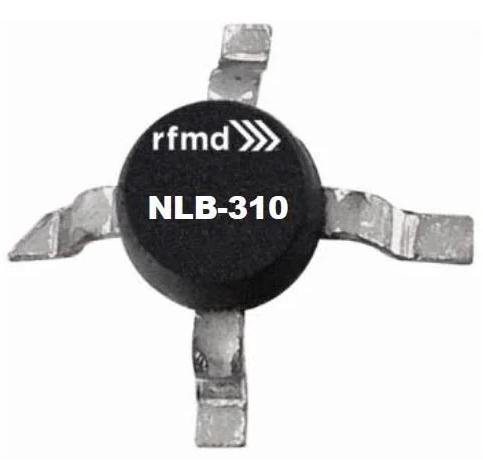

【RF増幅器】NLB-310-T1

Qorvo

【RF増幅器】NLB-310-T1

型番/Part Number: rf増幅器-nlb-310-t1

環境規制 (RoHS) 適合品
Qorvo製の広帯域GaAs MMIC RF増幅器です。DC～10GHzの広い周波数範囲に対応するカスケード接続型のゲインブロックで、50Ω入出力に対応した高周波増幅回路を構成できます。InGaP/GaAs HBT技術を採用し、単一電源で動作するため、無線通信機器やマイクロ波回路のゲイン段、ドライバアンプなどに適しています。小型の4ピンMicro-Xパッケージを採用しており、RF回路の省スペース化にも適した構成です。 商品詳細 型番：NLB-310-T1 メーカー：Qorvo（旧RF Micro Devices） 商品タイプ：広帯域RF MMIC増幅器 増幅方式：カスケード接続型ゲインブロック 半導体技術：InGaP/GaAs HBT 周波数範囲：DC～10GHz 入出力インピーダンス：50Ω 電源電圧：4.4～4.8V 電源電流：50mA ゲイン：8.5～9.7dB（周波数条件による） ノイズフィギュア：5dB（3GHz時） P1dB：14.9dBm（6GHz時） P1dB：13.1dBm（10GHz時） チャネル数：1 パッケージ：Micro-X ピン数：4ピン 実装方式：表面実装 用途：LMDS、VSAT、WLAN、UNII、DWDM、PTP/PMP、無線・マイクロ波通信など
16+半導体

技術仕様・スペック

メーカー / ブランド Qorvo
製品カテゴリ RF増幅器
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

Qorvo製の広帯域GaAs MMIC RF増幅器です。DC～10GHzの広い周波数範囲に対応するカスケード接続型のゲインブロックで、50Ω入出力に対応した高周波増幅回路を構成できます。InGaP/GaAs HBT技術を採用し、単一電源で動作するため、無線通信機器やマイクロ波回路のゲイン段、ドライバアンプなどに適しています。小型の4ピンMicro-Xパッケージを採用しており、RF回路の省スペース化にも適した構成です。

商品詳細

  • 型番：NLB-310-T1
  • メーカー：Qorvo（旧RF Micro Devices）
  • 商品タイプ：広帯域RF MMIC増幅器
  • 増幅方式：カスケード接続型ゲインブロック
  • 半導体技術：InGaP/GaAs HBT
  • 周波数範囲：DC～10GHz
  • 入出力インピーダンス：50Ω
  • 電源電圧：4.4～4.8V
  • 電源電流：50mA
  • ゲイン：8.5～9.7dB（周波数条件による）
  • ノイズフィギュア：5dB（3GHz時）
  • P1dB：14.9dBm（6GHz時）
  • P1dB：13.1dBm（10GHz時）
  • チャネル数：1
  • パッケージ：Micro-X
  • ピン数：4ピン
  • 実装方式：表面実装
  • 用途：LMDS、VSAT、WLAN、UNII、DWDM、PTP/PMP、無線・マイクロ波通信など
