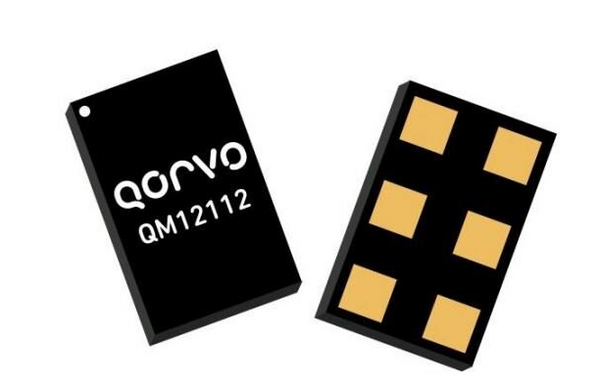

【RFスイッチIC】QM12112TR13
型番/Part Number: rfスイッチic-qm12112tr13-1
環境規制 (RoHS) 適合品
Qorvo製の高周波RFスイッチICです。GSM、CDMA、WCDMA、LTEなどの携帯通信機器向けに設計されたSPDT（Single Pole Double Throw）スイッチで、1つの共通RF端子を2つのRF信号経路のいずれかへ切り替えます。GPIOによる1ビット制御に対応しています。 617MHz～8.24GHzの広い周波数範囲に対応し、携帯電話、セルラーモデム、USB通信機器などのRF信号経路切替に使用できます。0.7 × 1.1 × 0.44mmの非常に小型な6ピンパッケージを採用しています。 商品詳細 型番：QM12112TR13 メーカー：Qorvo 製品カテゴリー：IC 製品種類：RF・無線IC 商品タイプ：RFスイッチ スイッチ構成：SPDT 回路構成：1回路 制御方式：1ビットGPIO RFインピーダンス：50Ω 周波数範囲：617MHz～8.24GHz 代表周波数：2.7GHz 挿入損失：1.1dB（6.92GHz、販売店仕様） アイソレーション：16dB（6.92GHz、販売店仕様） トポロジー：Absorptive（吸収型） DCブロック：対応 電源電圧：1.62～3.1V 動作温度：-30～+90℃ 最大入力電力：約+36dBm（VSWR 1:1、25℃） パッケージ：6-SMD、No Lead ピン数：6 外形：約0.7 × 1.1...
半導体
技術仕様・スペック
この製品について
Qorvo製の高周波RFスイッチICです。GSM、CDMA、WCDMA、LTEなどの携帯通信機器向けに設計されたSPDT（Single Pole Double Throw）スイッチで、1つの共通RF端子を2つのRF信号経路のいずれかへ切り替えます。GPIOによる1ビット制御に対応しています。
617MHz～8.24GHzの広い周波数範囲に対応し、携帯電話、セルラーモデム、USB通信機器などのRF信号経路切替に使用できます。0.7 × 1.1 × 0.44mmの非常に小型な6ピンパッケージを採用しています。
商品詳細
- 型番：QM12112TR13
- メーカー：Qorvo
- 製品カテゴリー：IC
- 製品種類：RF・無線IC
- 商品タイプ：RFスイッチ
- スイッチ構成：SPDT
- 回路構成：1回路
- 制御方式：1ビットGPIO
- RFインピーダンス：50Ω
- 周波数範囲：617MHz～8.24GHz
- 代表周波数：2.7GHz
- 挿入損失：1.1dB（6.92GHz、販売店仕様）
- アイソレーション：16dB（6.92GHz、販売店仕様）
- トポロジー：Absorptive（吸収型）
- DCブロック：対応
- 電源電圧：1.62～3.1V
- 動作温度：-30～+90℃
- 最大入力電力：約+36dBm（VSWR 1:1、25℃）
- パッケージ：6-SMD、No Lead
- ピン数：6
- 外形：約0.7 × 1.1 × 0.44mm
- 実装方式：面実装（SMD）
- 梱包：テープ＆リール
- 標準包装数量：10,000個／リール
- 主な用途：携帯電話、セルラーモデム、USB通信機器、GSM、EDGE、WCDMA、LTE、5G NRなど
