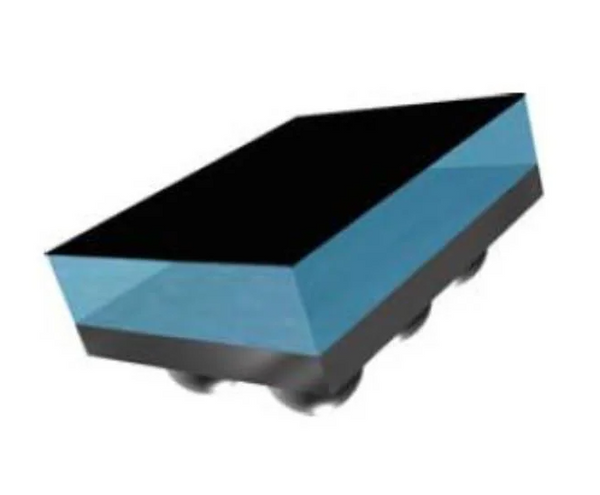

【RFバラン】BAL-NRF01D3
型番/Part Number: rfバラン-bal-nrf01d3
環境規制 (RoHS) 適合品
STMicroelectronics製の超小型RFバランです。50Ωのアンバランス信号と差動信号を変換するとともに、インピーダンスマッチング回路と高調波フィルタを内蔵しています。
2.4GHz帯のRF回路向けに設計され、Nordic SemiconductorのnRF24LE1、nRF24AP2、nRF51422、nRF51822などのRFトランシーバに最適化されています。マッチング回路やフィルタを一体化することで、外付け部品の削減やRF回路の小型化に適しています。
商品詳細
型番：BAL-NRF01D3
メーカー：STマイクロエレクトロニクス（STMicroelectronics）
製品カテゴリー：シグナルコンディショニング
製品種類：RFバラン
商品タイプ：インピーダンスマッチング・高調波フィルタ内蔵バラン
用途分類：RF信号処理・信号変換
周波数範囲：2.40～2.54GHz
公称入力インピーダンス：50Ω
出力：差動
挿入損失：最大2.25dB
リターンロス：最小10dB
位相アンバランス：最大3°
振幅アンバランス：最大0.1dB
2次高調波抑制：約10dB
3次高調波抑制：約20dB
最大入力電力：20dBm
ESD耐性：HBM 2kV
パッケージ：Chip Scale Package（0.4mmピッチ）
構造：リードフリー・フリップチップ（5バンプ）
実装方式：SMD（表面実装）
フットプリント：1.5mm²未満
動作温度範囲：-40℃～+105℃
主な用途：2.4GHz無線通信、RFトランシーバ、アンテナインターフェース、無線通信機器
14+受動部品
技術仕様・スペック
この製品について
STMicroelectronics製の超小型RFバランです。50Ωのアンバランス信号と差動信号を変換するとともに、インピーダンスマッチング回路と高調波フィルタを内蔵しています。
2.4GHz帯のRF回路向けに設計され、Nordic SemiconductorのnRF24LE1、nRF24AP2、nRF51422、nRF51822などのRFトランシーバに最適化されています。マッチング回路やフィルタを一体化することで、外付け部品の削減やRF回路の小型化に適しています。
商品詳細
- 型番：BAL-NRF01D3
- メーカー：STマイクロエレクトロニクス（STMicroelectronics）
- 製品カテゴリー：シグナルコンディショニング
- 製品種類：RFバラン
- 商品タイプ：インピーダンスマッチング・高調波フィルタ内蔵バラン
- 用途分類：RF信号処理・信号変換
- 周波数範囲：2.40～2.54GHz
- 公称入力インピーダンス：50Ω
- 出力：差動
- 挿入損失：最大2.25dB
- リターンロス：最小10dB
- 位相アンバランス：最大3°
- 振幅アンバランス：最大0.1dB
- 2次高調波抑制：約10dB
- 3次高調波抑制：約20dB
- 最大入力電力：20dBm
- ESD耐性：HBM 2kV
- パッケージ：Chip Scale Package（0.4mmピッチ）
- 構造：リードフリー・フリップチップ（5バンプ）
- 実装方式：SMD（表面実装）
- フットプリント：1.5mm²未満
- 動作温度範囲：-40℃～+105℃
- 主な用途：2.4GHz無線通信、RFトランシーバ、アンテナインターフェース、無線通信機器
