Qorvo

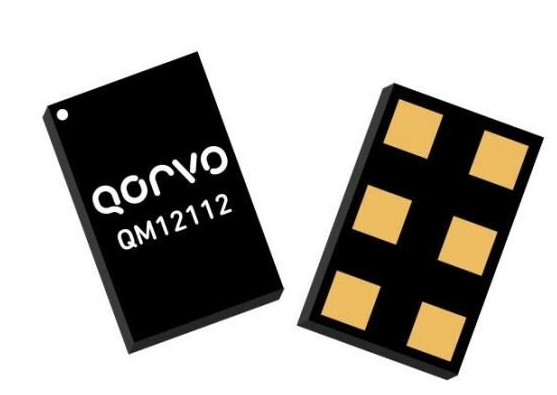

【RFスイッチIC】QM12112TR13
型番/Part Number: rfスイッチic-qm12112tr13
環境規制 (RoHS) 適合品
Qorvo製の高性能SPDT（Single Pole Double Throw）RFスイッチICです。GSM、CDMA、WCDMA、LTEなどの携帯通信向けアプリケーションに最適化されており、低挿入損失と高アイソレーション特性を備えた小型RFスイッチデバイスです。 1ビットGPIO制御に対応し、外付けDCブロッキングコンデンサを必要としない設計が可能なため、回路の小型化と部品点数の削減に貢献します。コンパクトな6ピンモジュールパッケージを採用し、スマートフォン、セルラーモデム、無線通信機器などの高密度設計に適しています。 617MHz～8.24GHzの広い周波数帯域に対応し、通信機器やRFフロントエンド回路の信号切替用途に幅広く使用されています。 商品詳細 メーカー：Qorvo 型番：QM12112TR13 製品カテゴリ：RFスイッチIC タイプ：SPDT（Single Pole Double Throw）RFスイッチ RF方式：汎用RFスイッチ 用途：GSM / CDMA / WCDMA / LTE通信向け 制御方式：1ビットGPIO制御 回路構成：SPDT インピーダンス：50Ω 周波数範囲：617MHz～8.24GHz 挿入損失：約1.1dB アイソレーション：約16dB 電源電圧：1.62V～3.1V 動作温度範囲：-30℃～+90℃ DCブロッキング：対応 パッケージ：6-SMD（No Lead） サイズ：約0.7mm × 1.1mm × 0.44mm 実装方式：表面実装（SMD）...
20+半導体
技術仕様・スペック
この製品について
Qorvo製の高性能SPDT（Single Pole Double Throw）RFスイッチICです。GSM、CDMA、WCDMA、LTEなどの携帯通信向けアプリケーションに最適化されており、低挿入損失と高アイソレーション特性を備えた小型RFスイッチデバイスです。
1ビットGPIO制御に対応し、外付けDCブロッキングコンデンサを必要としない設計が可能なため、回路の小型化と部品点数の削減に貢献します。コンパクトな6ピンモジュールパッケージを採用し、スマートフォン、セルラーモデム、無線通信機器などの高密度設計に適しています。
617MHz～8.24GHzの広い周波数帯域に対応し、通信機器やRFフロントエンド回路の信号切替用途に幅広く使用されています。
商品詳細
- メーカー：Qorvo
- 型番：QM12112TR13
- 製品カテゴリ：RFスイッチIC
- タイプ：SPDT（Single Pole Double Throw）RFスイッチ
- RF方式：汎用RFスイッチ
- 用途：GSM / CDMA / WCDMA / LTE通信向け
- 制御方式：1ビットGPIO制御
- 回路構成：SPDT
- インピーダンス：50Ω
- 周波数範囲：617MHz～8.24GHz
- 挿入損失：約1.1dB
- アイソレーション：約16dB
- 電源電圧：1.62V～3.1V
- 動作温度範囲：-30℃～+90℃
- DCブロッキング：対応
- パッケージ：6-SMD（No Lead）
- サイズ：約0.7mm × 1.1mm × 0.44mm
- 実装方式：表面実装（SMD）
- 梱包形態：テープ＆リール（TR）
- RoHS：対応
- 主な用途：スマートフォン、セルラーモデム、USB通信機器、無線通信端末、RFフロントエンド回路
