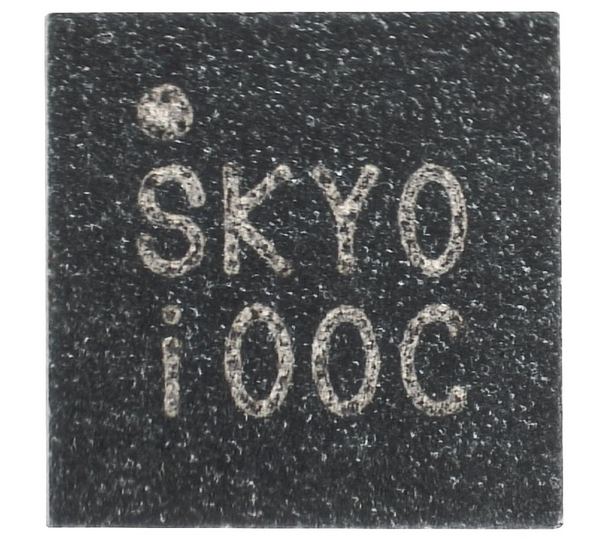

【RFスイッチ】SKY13698-694LF

Skyworks Solutions Inc.製の0.4GHz～5.9GHz広帯域DPDT RFスイッチです。CMOS・SOI（シリコン・オン・インシュレータ）技術を採用し、低挿入損失・高アイソレーション・高直線性を実現したRFスイッチICです。LTEをはじめとする無線通信機器のRF信号切り替えに適しています。 1つの制御電圧入力によってRF信号の経路を切り替えることができ、PORT1およびPORT2をPORT3またはPORT4へ接続するDPDT構成となっています。0.4GHz～5.9GHzという広い周波数範囲に対応しているため、携帯通信機器などのアンテナ系統を含む幅広い高周波回路に使用できます。 1GHzで挿入損失0.27dB、3.8GHzでアイソレーション30dBという特性を備えており、RF信号をできるだけ損失を抑えながら切り替えたい用途に適しています。また、RFパスに外部DC電圧が印加されない条件では、外付けのDCブロッキングコンデンサを必要としない設計となっています。 パッケージには1.83mm × 1.83mm × 0.5mmの小型12ピンQFNを採用しており、基板面積を抑えながらRFスイッチ機能を実装できます。携帯端末や無線通信機器など、限られたスペースで高周波信号を切り替える回路に適した製品です。 商品詳細 ・メーカー：Skyworks Solutions Inc.・型番：SKY13698-694LF・製品カテゴリー：RF・ワイヤレス・製品種類：RFスイッチ・商品タイプ：DPDT RFスイッチ・回路構成：DPDT（Double-Pole Double-Throw）・技術：CMOS SOI・周波数範囲：0.4GHz～5.9GHz・RFタイプ：LTE・トポロジー：反射型・制御方式：単一制御電圧入力（CTRL1）・電源電圧範囲：1.35V～2.8V・挿入損失：0.27dB（1GHz）・アイソレーション：30dB（3.8GHz）・DCブロッキング：対応・入力電力：最大39dBm（0.4～0.91GHz、CW、50% DC、VSWR＝1:1）・入力電力：最大38dBm（1.71～2.7GHz、CW、50% DC、VSWR＝1:1）・入力電力：最大36dBm（2.7～5.925GHz、CW、50% DC、VSWR＝1:1）・動作温度範囲：－40～＋90℃・保存温度範囲：－55～＋125℃・ESD耐性：HBM 3000V・パッケージ：QFN・パッケージサイズ：1.83mm × 1.83mm × 0.5mm・ピン数：12ピン・実装方式：表面実装・RoHS：適合
