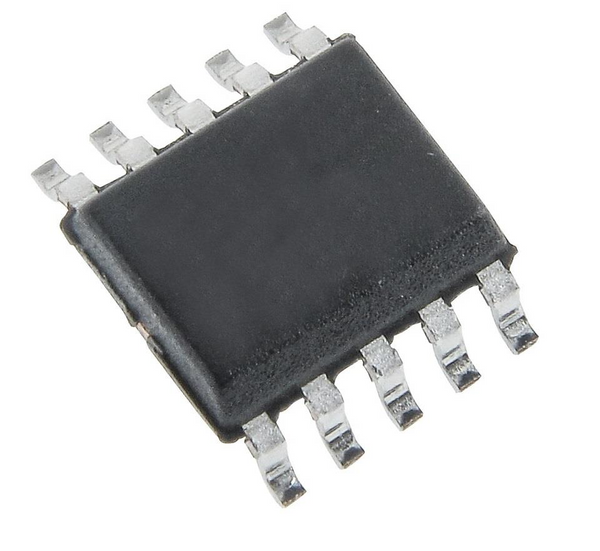

【PWMコントローラ】FAN602MX
型番/Part Number: pwmコントローラ-fan602mx
環境規制 (RoHS) 適合品
Fairchild Semiconductor（現onsemi）製のオフライン・準共振（QR）PWMコントローラです。AC入力からDC出力を生成する絶縁型フライバック電源向けに設計されており、外付けパワーMOSFETを制御して電源変換を行います。準共振動作とバレースイッチングを採用することでスイッチング損失を抑え、高効率化を図るとともに、周波数変動を抑制してEMIやコモンモードノイズの低減にも配慮されています。軽負荷時にはmWSaver®バーストモードにより動作電流を低減し、待機時消費電力を20mW未満まで抑える設計が可能です。また、過電圧保護、低電圧保護、過熱保護、ブラウンイン／ブラウンアウト保護、定出力電流制御などの機能を備えており、USB充電器やACアダプタなどの小型・高効率電源設計に適しています。 商品詳細 メーカー：Fairchild Semiconductor（現onsemi） シリーズ：FAN602 製品タイプ：オフラインPWMコントローラ 電源方式：AC-DC電源 トポロジー：フライバック 制御方式：電流モードPWM スイッチング方式：準共振（Quasi-Resonant） バレースイッチング：対応 最大ブランキング周波数：60～140kHzの範囲で設定可能 バーストモード：対応 mWSaver®：対応 バーストモード動作電流：約300µA 待機時消費電力：20mW未満を実現可能 VCC/VDD電源範囲：5.5～25V 起動電圧：約17.2V スイッチング周波数：最大140kHz ハイサイド高電圧スタートアップ：内蔵 パワースイッチ：内蔵なし ゲートドライバ：内蔵 保護機能：過電圧保護（OVP） 保護機能：低電圧保護（UVP） 保護機能：過熱保護（OTP） 保護機能：ブラウンイン／ブラウンアウト保護 出力制御：定出力電流（CC）制御 ライン補償：プログラマブル EMI対策：周波数変調機能 絶縁方式：絶縁型フライバック電源向け ピン数：10ピン パッケージ：SOIC-10 パッケージ幅：約3.9mm 実装方式：表面実装（SMD）...
20+半導体
技術仕様・スペック
この製品について
Fairchild Semiconductor（現onsemi）製のオフライン・準共振（QR）PWMコントローラです。
AC入力からDC出力を生成する絶縁型フライバック電源向けに設計されており、外付けパワーMOSFETを制御して電源変換を行います。準共振動作とバレースイッチングを採用することでスイッチング損失を抑え、高効率化を図るとともに、周波数変動を抑制してEMIやコモンモードノイズの低減にも配慮されています。軽負荷時にはmWSaver®バーストモードにより動作電流を低減し、待機時消費電力を20mW未満まで抑える設計が可能です。また、過電圧保護、低電圧保護、過熱保護、ブラウンイン／ブラウンアウト保護、定出力電流制御などの機能を備えており、USB充電器やACアダプタなどの小型・高効率電源設計に適しています。
商品詳細
- メーカー：Fairchild Semiconductor（現onsemi）
- シリーズ：FAN602
- 製品タイプ：オフラインPWMコントローラ
- 電源方式：AC-DC電源
- トポロジー：フライバック
- 制御方式：電流モードPWM
- スイッチング方式：準共振（Quasi-Resonant）
- バレースイッチング：対応
- 最大ブランキング周波数：60～140kHzの範囲で設定可能
- バーストモード：対応
- mWSaver®：対応
- バーストモード動作電流：約300µA
- 待機時消費電力：20mW未満を実現可能
- VCC/VDD電源範囲：5.5～25V
- 起動電圧：約17.2V
- スイッチング周波数：最大140kHz
- ハイサイド高電圧スタートアップ：内蔵
- パワースイッチ：内蔵なし
- ゲートドライバ：内蔵
- 保護機能：過電圧保護（OVP）
- 保護機能：低電圧保護（UVP）
- 保護機能：過熱保護（OTP）
- 保護機能：ブラウンイン／ブラウンアウト保護
- 出力制御：定出力電流（CC）制御
- ライン補償：プログラマブル
- EMI対策：周波数変調機能
- 絶縁方式：絶縁型フライバック電源向け
- ピン数：10ピン
- パッケージ：SOIC-10
- パッケージ幅：約3.9mm
- 実装方式：表面実装（SMD）
- 動作温度範囲：−40～＋125℃
- 主な用途：スマートフォン用充電器、タブレット用充電器、ACアダプタ、バッテリーチャージャー、携帯機器用電源など
