【PMIC（電源管理IC）】TPS66021YBGR

Texas Instruments製のUSB Type-C® Power Delivery対応パワーマルチプレクサです。20Vシンク電源パスと5Vソース電源パスを1チップに統合しており、USB Type-C機器の電源切り替えや電力管理を効率的に実現します。

最大5Aのシンク電流、最大3Aのソース電流に対応し、5VデッドバッテリーLDOを内蔵しているため、バッテリー残量がない状態でもシステムの起動をサポートします。また、過電流保護、過熱保護、逆電流保護、ソフトスタート機能を搭載し、高い安全性と信頼性を備えています。

超小型DSBGA-28パッケージを採用しており、スマートフォン、タブレット、ノートPC、USB Type-C対応機器など、省スペース設計が求められる電源回路に適した高性能パワーマルチプレクサです。

商品詳細

• 型番：TPS66021YBGR
• メーカー：Texas Instruments
• 製品種類：USB Type-C® Power Delivery対応パワーマルチプレクサ
• 製品カテゴリー：電源マネジメントIC（PMIC）
• シリーズ：TPS66021
• 対応規格：USB Type-C® Power Delivery
• シンク入力電圧：4V～22V
• ソース出力電圧：5V
• シンク電流：最大5A
• ソース電流：最大3A
• 内蔵LDO：5V デッドバッテリーLDO
• 保護機能：過電流保護、過熱保護、逆電流保護、過電圧保護、低電圧保護
• ソフトスタート：内蔵

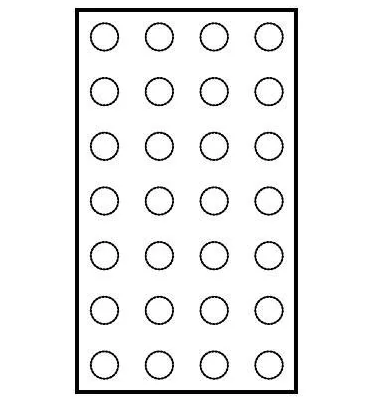

• パッケージ：DSBGA-28（YBG）
• 実装方式：SMD（表面実装）
• 動作温度範囲：-10℃～85℃
• 鉛フリー：対応
• RoHS対応：対応
• REACH対応：対応
• MSL（耐湿レベル）：Level 1
• 主な用途：USB Type-C機器、USB Power Delivery回路、スマートフォン、タブレット、ノートPC、ポータブル機器
