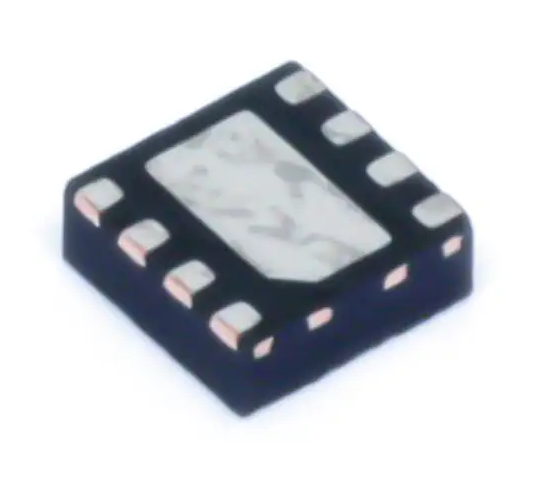

【降圧型DC-DCコンバータ】TPS62172DSGR

Texas Instruments製の同期整流降圧（Buck）DC-DCコンバータです。3V～17Vの広い入力電圧範囲に対応し、最大0.5Aの出力電流を供給できるため、バッテリー駆動機器や産業機器、通信機器など幅広い用途に適しています。

DCS-Control™制御方式を採用し、高効率と高速過渡応答を両立しています。また、2.25MHzの高スイッチング周波数により小型インダクタやコンデンサを使用でき、省スペースな電源設計が可能です。軽負荷時には自動でパワーセーブモードへ移行し、低消費電力を実現します。

Power Good出力、100%デューティサイクル動作、短絡保護、過熱保護などの機能を搭載し、高い信頼性を備えています。超小型WSON-8パッケージを採用しており、携帯機器、IoT機器、産業機器など小型・高効率な電源回路に最適なDC-DCコンバータです。

商品詳細

• 型番：TPS62172DSGR
• メーカー：Texas Instruments
• 製品種類：同期整流降圧DC-DCコンバータ
• 商品タイプ：降圧スイッチングレギュレータIC
• 製品カテゴリー：電源マネジメントIC（PMIC）
• シリーズ：TPS62172
• トポロジ：Buck（降圧）
• 出力タイプ：可変
• 出力電圧範囲：0.9V～6V
• 最大出力電流：0.5A
• 入力電圧範囲：3V～17V
• スイッチング周波数：2.25MHz（標準）
• 制御方式：DCS-Control™
• 静止電流：17µA（標準）
• Power Good出力：対応
• イネーブル入力：対応
• パワーセーブモード：対応
• 保護機能：短絡保護、過熱保護
• パッケージ：WSON-8（DSG）
• 実装方式：SMD（表面実装）
• 動作温度範囲：-40℃～125℃
• 鉛フリー：対応
• RoHS対応：対応
• REACH対応：対応
• MSL（耐湿レベル）：Level 2
• 製品ステータス：Active
• 主な用途：IoT機器、携帯機器、産業機器、通信機器、バッテリー駆動機器、組込みシステム、POL（Point of Load）電源
