Monolithic Power Systems（MPS）
【PMIC（電源管理IC）】MP86956GMJ-Z
型番/Part Number: pmic-電源管理ic-mp86956gmj-z
環境規制 (RoHS) 適合品
Monolithic Power Systems（MPS）製のIntelli-Phase™パワーステージ（DrMOS）です。ハイサイドMOSFET、ローサイドMOSFET、およびゲートドライバを1パッケージに集積したモノリシックハーフブリッジ構成を採用し、高効率・高電流対応の同期降圧DC-DCコンバータを実現します。
最大70Aの連続出力電流に対応し、3V～16Vの入力電圧範囲、100kHz～3MHzのスイッチング周波数で動作します。サーバー、通信機器、GPU、FPGA、産業機器など、高性能電源システム向けに最適な表面実装デバイスです。
商品詳細
型番：MP86956GMJ-Z
メーカー：Monolithic Power Systems（MPS）
品種：Intelli-Phase™ パワーステージ（DrMOS）
構成：ハイサイドMOSFET＋ローサイドMOSFET＋ゲートドライバ内蔵
入力電圧範囲：3V～16V
連続出力電流：70A
スイッチング周波数：100kHz～3MHz

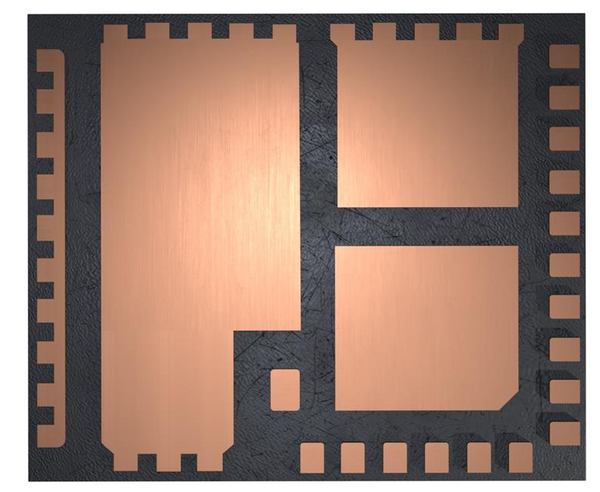

パッケージ：LGA-41（5mm × 6mm）
実装方式：表面実装（SMD）
動作温度範囲：-40℃～+125℃
特長：低オン抵抗、高効率、最適デッドタイム制御、寄生インダクタンス低減
RoHS対応
主な用途：同期降圧DC-DCコンバータ、サーバー、GPU、FPGA、通信機器、産業機器、高性能電源回路
21+半導体
技術仕様・スペック
この製品について
Monolithic Power Systems（MPS）製のIntelli-Phase™パワーステージ（DrMOS）です。ハイサイドMOSFET、ローサイドMOSFET、およびゲートドライバを1パッケージに集積したモノリシックハーフブリッジ構成を採用し、高効率・高電流対応の同期降圧DC-DCコンバータを実現します。
最大70Aの連続出力電流に対応し、3V～16Vの入力電圧範囲、100kHz～3MHzのスイッチング周波数で動作します。サーバー、通信機器、GPU、FPGA、産業機器など、高性能電源システム向けに最適な表面実装デバイスです。
商品詳細
- 型番：MP86956GMJ-Z
- メーカー：Monolithic Power Systems（MPS）
- 品種：Intelli-Phase™ パワーステージ（DrMOS）
- 構成：ハイサイドMOSFET＋ローサイドMOSFET＋ゲートドライバ内蔵
- 入力電圧範囲：3V～16V
- 連続出力電流：70A
- スイッチング周波数：100kHz～3MHz
- パッケージ：LGA-41（5mm × 6mm）
- 実装方式：表面実装（SMD）
- 動作温度範囲：-40℃～+125℃
- 特長：低オン抵抗、高効率、最適デッドタイム制御、寄生インダクタンス低減
- RoHS対応
- 主な用途：同期降圧DC-DCコンバータ、サーバー、GPU、FPGA、通信機器、産業機器、高性能電源回路
