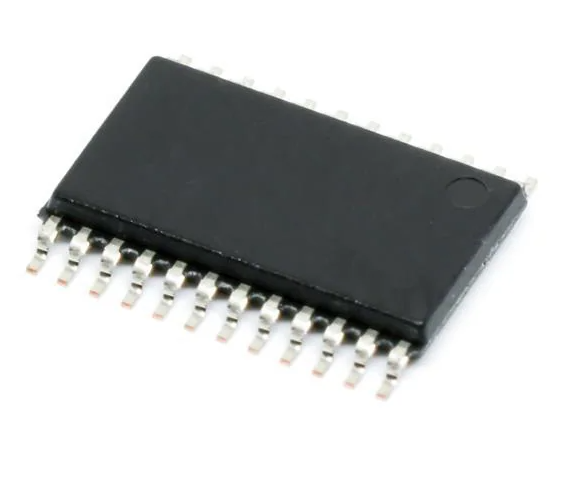

【PMIC（電源管理IC）】TPS65140PWP

Texas Instruments製のTFT LCD向けマルチ出力バイアス電源ICです。2.7～5.8Vの入力から、LCDのソースドライバ用正電圧、ゲート駆動用の正負電圧、3.3Vロジック電源を生成できる電源管理ICです。1.6MHz固定周波数の昇圧コンバータを中心に、正電圧チャージポンプ、負電圧チャージポンプ、外付けトランジスタを使用する3.3Vリニアレギュレータコントローラを集積しています。メイン出力は最大15V、正電圧側は最大30V、負電圧側は最大-2Vに対応し、薄型TFT LCDパネルの電源回路を1チップで構成できます。ソフトスタート、パワーオンシーケンス、パワーグッド、各出力の故障検出、過熱保護も備えています。

商品詳細

• メーカー：Texas Instruments
• 製品カテゴリー：PMIC／ディスプレイ電源IC
• 製品種類：LCDバイアス電源IC
• 商品タイプ：TFT LCD用マルチ出力電源
• 入力電圧範囲：2.7～5.8V
• スイッチング周波数：1.6MHz
• メイン昇圧出力：最大15V
• メイン出力電流：最大350mAクラス
• メイン昇圧スイッチ電流制限：最小1.6A、標準約2.3A
• 正電圧チャージポンプ出力：最大30V
• 負電圧チャージポンプ出力：最大-2V
• 正／負チャージポンプ出力電流：最大20mAクラス
• 補助電源：3.3Vリニアレギュレータコントローラ
• 3.3V出力：外付けトランジスタにより生成
• 出力数：3系統の独立調整可能出力＋補助3.3V電源
• 制御方式：PWM昇圧コンバータ＋チャージポンプ
• ソフトスタート：内蔵
• パワーオンシーケンス：内蔵
• パワーグッド：システムPower Good対応
• 故障検出：全出力対応
• 保護機能：過熱シャットダウン、出力異常検出
• 対応ディスプレイ：TFT LCD
• 想定用途：7～13インチ、13～21インチLCDなど
• 動作温度範囲：-40～+85℃
• 取り付け方式：表面実装
• パッケージ：HTSSOP（PWP）
• ピン数：24ピン
• パッケージ寸法：約7.8×6.4mm
• RoHS：対応
• MSL：Level 2
• パッケージ形態：チューブ
