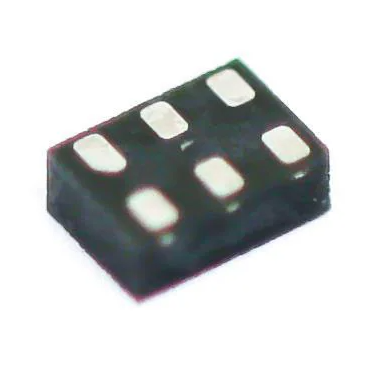

【PMIC（電源管理IC）】TPS3898ADRYR

Texas Instruments製のシングルチャネル・低消費電力・電圧監視スーパーバイザICです。電源電圧を監視し、設定したしきい値を下回った際にリセット信号を出力することで、マイコンやデジタル回路の安定した起動・動作をサポートします。監視電圧は外付け抵抗により500mVから調整でき、しきい値精度は温度範囲全体で1%です。外付けコンデンサによるリセット遅延時間の設定に対応し、イネーブル入力によって出力を制御できます。1.45×1.00mmの超小型6ピンUSONパッケージを採用しており、省スペースが求められる電源監視回路に適しています。 商品詳細 メーカー：Texas Instruments シリーズ：TPS3898 製品カテゴリー：PMIC／電源監視IC 製品種類：電圧スーパーバイザ 商品タイプ：シングルチャネル電圧監視・リセットIC 監視電源数：1系統 供給電圧範囲：1.7～6.5V 監視しきい値：500mV以上から調整可能 しきい値精度：±1%（温度範囲全体） 静止電流：6µA typ. リセット出力：アクティブLow 出力形式：オープンドレイン 出力定格：最大18V リセット遅延：外付けコンデンサにより調整可能 イネーブル入力：あり 監視方式：低電圧監視（Undervoltage Monitor） ウォッチドッグタイマ：なし 動作温度範囲：-40～+125℃ 取り付け方式：表面実装 パッケージ：USON（DRY） ピン数：6ピン パッケージサイズ：約1.45×1.00mm RoHS：対応 用途：マイコン、プロセッサ、FPGA、デジタル回路の電源監視、リセット回路、パワーオンリセットなど
