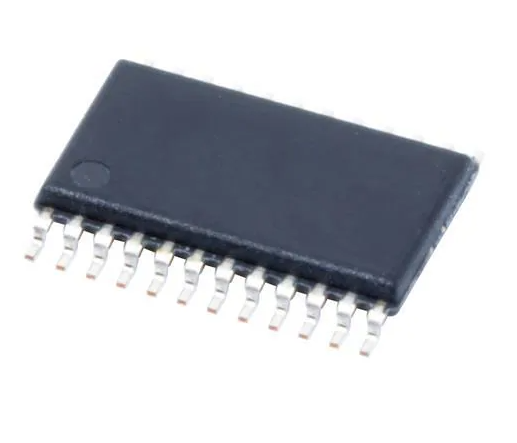

【PLLクロックドライバ】CDCVF2509APWR

Texas Instruments製の3.3V PLLクロックドライバICです。 位相同期ループ（PLL）を内蔵し、入力クロックに同期した低スキュー・低ジッタのクロック信号を生成して、複数の回路へ分配します。9系統のクロック出力を備え、5出力と4出力の2つのバンクに分かれています。それぞれの出力バンクは独立して有効・無効を制御でき、同期DRAMなどのメモリシステムで複数のデバイスへクロック信号を供給する用途に適しています。 動作周波数は50～175MHzで、3.3V電源に対応しています。出力には25Ωの直列ダンピング抵抗を内蔵し、信号反射を抑えながらクロックを分配できる構成です。外付けRC回路を必要とせず、24ピンTSSOPパッケージを採用した表面実装タイプで、メモリモジュールやデジタル機器のクロック分配回路などに使用されます。 商品詳細 ・メーカー：Texas Instruments・型番：CDCVF2509APWR・製品カテゴリー：クロック・タイミングIC・製品種類：PLLクロックドライバ・商品タイプ：3.3V・9出力クロック分配IC・クロック出力数：9・出力構成：5出力バンク＋4出力バンク・動作周波数範囲：50～175MHz・電源電圧範囲：3.0～3.6V・入力信号形式：LVTTL・出力信号形式：LVTTL・代表加算RMSジッタ：70fs・出力スキュー：最大100ps（製品仕様値）・内蔵機能：PLL、クロックフィードバック、出力バンク制御・出力抵抗：25Ω（直列ダンピング抵抗内蔵）・動作温度範囲：0～+85℃・パッケージ形式：TSSOP・端子数：24ピン・パッケージ寸法：約7.8 × 6.4mm・実装方式：表面実装
