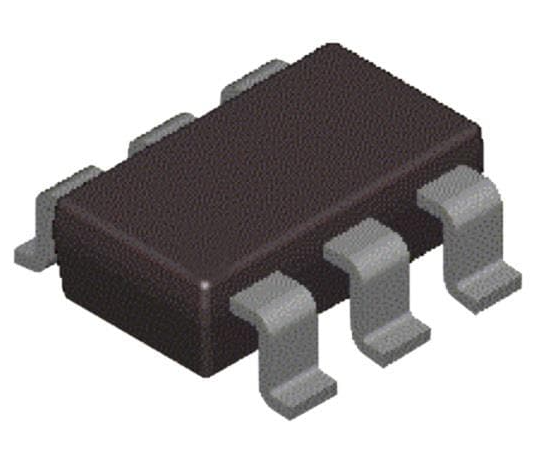

【PチャネルパワーMOSFET】FDC610PZ

onsemi製の30V・4.9A PチャネルPowerTrench MOSFETです。 低オン抵抗と低ゲートチャージを特長とするパワーMOSFETで、電源ラインのスイッチングや負荷スイッチングに適しています。VGS=-10V時のオン抵抗は最大42mΩ、VGS=-4.5V時でも最大75mΩと低く、効率を重視する電源回路に使用できます。 SuperSOT-6の小型パッケージを採用しており、バッテリー駆動機器、電源管理、バッテリー充電、DC/DCコンバータなど、基板上の実装スペースを抑えたい回路に適しています。 商品詳細 ・メーカー：onsemi・部品番号：FDC610PZ・製品種類：パワーMOSFET・チャンネル：Pチャネル・シリーズ：PowerTrench・ドレイン・ソース間電圧：30V・連続ドレイン電流：4.9A（25℃）・パルスドレイン電流：20A・RDS(on)：最大42mΩ（VGS=-10V、ID=-4.9A）・RDS(on)：最大75mΩ（VGS=-4.5V、ID=-3.7A）・ゲート・ソース間電圧：±25V・ゲートしきい値電圧：1～3V・ゲートチャージ：17nC typ.（VGS=0～-10V）・入力容量：最大1005pF・最大消費電力：1.6W（25℃）・動作・保存温度：-55～+150℃・実装方式：表面実装・パッケージ：SuperSOT-6・パッケージ：SOT-23-6 Thin / TSOT-23-6・ピン数：6ピン・RoHS：対応・ハロゲンフリー：対応
