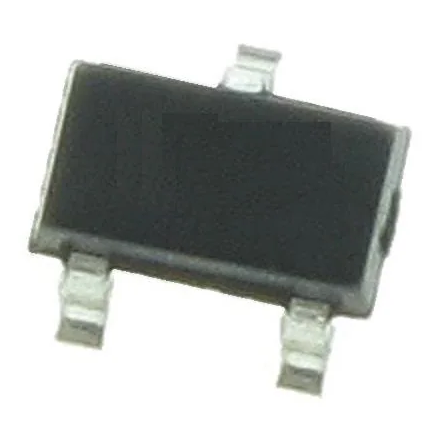

【NPNダーリントントランジスタ】ZXTN04120HFFTA

Diodes Incorporated製のNPN型ダーリントントランジスタです。 2つのトランジスタをダーリントン接続した構造により、高い直流電流増幅率を実現した中電力スイッチング用半導体です。コレクタ・エミッタ間電圧は最大120V、連続コレクタ電流は最大1Aに対応しています。高い電流増幅率を活かし、比較的小さなベース電流で負荷を駆動できるため、リレーやソレノイドの駆動、ランプ制御、照明回路などに使用されます。 SOT-23Fの表面実装パッケージを採用し、基板上の実装スペースを抑えながら電力制御回路を構成できます。最大消費電力は1.5Wで、AEC-Q101に準拠した車載用途向けの信頼性認定にも対応しています。各種電子制御機器や負荷駆動回路に使用されるディスクリート半導体です。 商品詳細 ・メーカー：Diodes Incorporated・型番：ZXTN04120HFFTA・製品カテゴリー：トランジスタ・製品種類：バイポーラトランジスタ・商品タイプ：NPNダーリントントランジスタ・極性：NPN・接続方式：ダーリントン・コレクタ・エミッタ間電圧：120V（最大）・連続コレクタ電流：1A（最大）・直流電流増幅率：3000（最小、IC=1A、VCE=5V）・コレクタ・エミッタ間飽和電圧：1.5V（最大、IC=1A）・遷移周波数：120MHz（代表的な特性値）・最大消費電力：1.5W・動作接合温度範囲：-55～+150℃・車載信頼性規格：AEC-Q101・パッケージ形式：SOT-23F・端子数：3ピン・実装方式：表面実装
