Texas Instruments

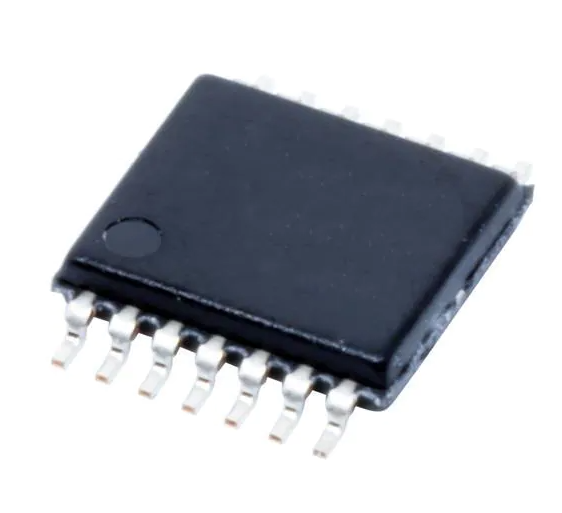

【NANDゲートIC】SN74HCS00QPWRQ1
型番/Part Number: nandゲートic-sn74hcs00qpwrq1
環境規制 (RoHS) 適合品
Texas Instruments製の車載対応クワッド2入力NANDゲートICです。シュミットトリガ入力を採用しており、ノイズの多い環境や立ち上がり・立ち下がりの遅い信号に対しても安定した動作を実現します。
2V～6Vの広い動作電圧範囲、低消費電力設計、AEC-Q100認証による高い信頼性を備え、車載機器をはじめ、産業機器、制御装置、組込みシステムなど幅広い用途に適しています。TSSOP-14パッケージを採用し、自動実装にも対応します。
商品詳細
メーカー：Texas Instruments
型番：SN74HCS00QPWRQ1
品名：車載対応 クワッド2入力NANDゲートIC
ロジックタイプ：2入力NANDゲート
ゲート数：4回路（Quad）
入力タイプ：シュミットトリガ入力
電源電圧：2V～6V
出力電流：±7.8mA（6V時）
伝搬遅延：最大12ns（6V、50pF）
動作温度範囲：-40℃～+125℃
パッケージ：TSSOP-14（PW）
車載規格：AEC-Q100対応（Q1グレード）
RoHS対応
梱包形態：テープ＆リール（2,000個/リール）
主な用途：車載電子機器、産業機器、制御基板、組込みシステム、デジタルロジック回路
23+半導体
技術仕様・スペック
この製品について
Texas Instruments製の車載対応クワッド2入力NANDゲートICです。シュミットトリガ入力を採用しており、ノイズの多い環境や立ち上がり・立ち下がりの遅い信号に対しても安定した動作を実現します。
2V～6Vの広い動作電圧範囲、低消費電力設計、AEC-Q100認証による高い信頼性を備え、車載機器をはじめ、産業機器、制御装置、組込みシステムなど幅広い用途に適しています。TSSOP-14パッケージを採用し、自動実装にも対応します。
商品詳細
- メーカー：Texas Instruments
- 型番：SN74HCS00QPWRQ1
- 品名：車載対応 クワッド2入力NANDゲートIC
- ロジックタイプ：2入力NANDゲート
- ゲート数：4回路（Quad）
- 入力タイプ：シュミットトリガ入力
- 電源電圧：2V～6V
- 出力電流：±7.8mA（6V時）
- 伝搬遅延：最大12ns（6V、50pF）
- 動作温度範囲：-40℃～+125℃
- パッケージ：TSSOP-14（PW）
- 車載規格：AEC-Q100対応（Q1グレード）
- RoHS対応
- 梱包形態：テープ＆リール（2,000個/リール）
- 主な用途：車載電子機器、産業機器、制御基板、組込みシステム、デジタルロジック回路
