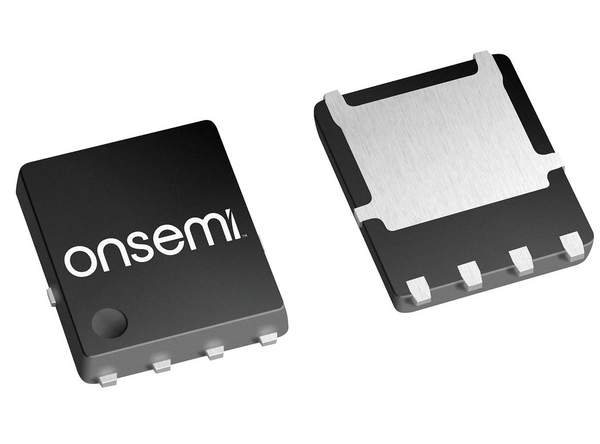

【Nチャネル パワーMOSFET】NTMFS4921NT1G
型番/Part Number: nチャネル-パワーmosfet-ntmfs4921nt1g
環境規制 (RoHS) 適合品
onsemi製のNチャネル・パワーMOSFETです。30Vのドレイン・ソース間耐圧に対応し、低オン抵抗を特長とするパワースイッチング用MOSFETです。CPU電源、DC-DCコンバータ、ハイサイドスイッチングなどの電源回路に適しています。
SO-8FL系の熱特性に優れた小型表面実装パッケージを採用しており、高電流を扱う電源回路の省スペース化に適しています。
商品詳細
型番：NTMFS4921NT1G
メーカー：onsemi
製品カテゴリー：MOSFET
製品種類：Nチャネル・パワーMOSFET
商品タイプ：単体NチャネルMOSFET
トランジスタタイプ：Nチャネル
チャネル数：1チャネル
ドレイン・ソース間電圧（VDSS）：30V
ゲート・ソース間電圧（VGS）：±20V
連続ドレイン電流：8.8A（Ta=25℃）
ドレイン電流：58.5A（Tc=25℃）
オン抵抗（RDS(on)）：最大6.95mΩ（VGS=10V、ID=30A）
オン抵抗（RDS(on)）：最大10.8mΩ（VGS=4.5V、ID=30A）
ゲートしきい値電圧：1.45～2.5V
総ゲート電荷：最大25nC
消費電力：最大2.14W（Ta=25℃）
動作温度範囲：-55℃～+150℃
パッケージ：SO-8FL（8-SOFL）
ピン数：8ピン
実装方式：SMD（表面実装）
主な用途：CPU電源、DC-DCコンバータ、電源スイッチング、ハイサイドスイッチング、電源管理回路
19+半導体
技術仕様・スペック
この製品について
onsemi製のNチャネル・パワーMOSFETです。30Vのドレイン・ソース間耐圧に対応し、低オン抵抗を特長とするパワースイッチング用MOSFETです。CPU電源、DC-DCコンバータ、ハイサイドスイッチングなどの電源回路に適しています。
SO-8FL系の熱特性に優れた小型表面実装パッケージを採用しており、高電流を扱う電源回路の省スペース化に適しています。
商品詳細
- 型番：NTMFS4921NT1G
- メーカー：onsemi
- 製品カテゴリー：MOSFET
- 製品種類：Nチャネル・パワーMOSFET
- 商品タイプ：単体NチャネルMOSFET
- トランジスタタイプ：Nチャネル
- チャネル数：1チャネル
- ドレイン・ソース間電圧（VDSS）：30V
- ゲート・ソース間電圧（VGS）：±20V
- 連続ドレイン電流：8.8A（Ta=25℃）
- ドレイン電流：58.5A（Tc=25℃）
- オン抵抗（RDS(on)）：最大6.95mΩ（VGS=10V、ID=30A）
- オン抵抗（RDS(on)）：最大10.8mΩ（VGS=4.5V、ID=30A）
- ゲートしきい値電圧：1.45～2.5V
- 総ゲート電荷：最大25nC
- 消費電力：最大2.14W（Ta=25℃）
- 動作温度範囲：-55℃～+150℃
- パッケージ：SO-8FL（8-SOFL）
- ピン数：8ピン
- 実装方式：SMD（表面実装）
- 主な用途：CPU電源、DC-DCコンバータ、電源スイッチング、ハイサイドスイッチング、電源管理回路
