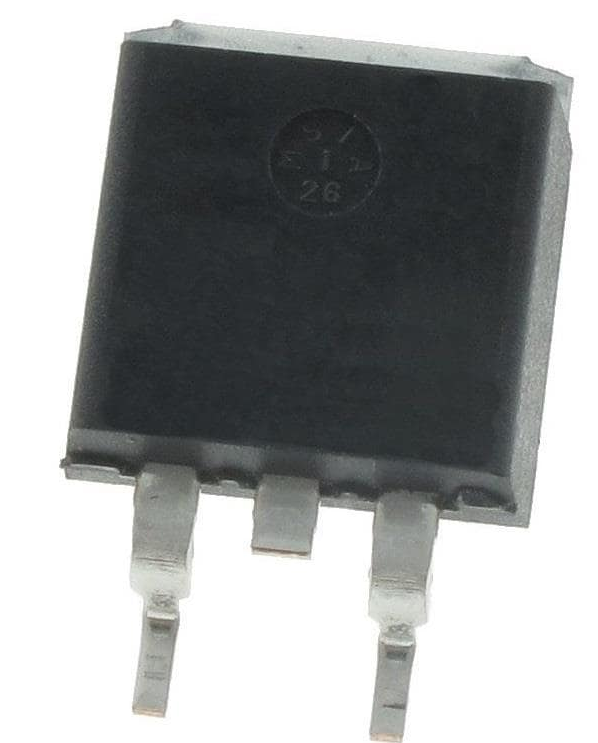

【NチャネルパワーMOSFET】SIHL540S-GE3

Vishay製のNチャネル型パワーMOSFETです。ドレイン・ソース間電圧100Vに対応し、電源回路や負荷スイッチング回路、モーター制御回路などの電力制御用途に使用されます。MOSFETのスイッチング動作を利用して電流のオン・オフを制御し、各種電子機器の電力変換や負荷駆動を支えます。 D²PAK（TO-263）表面実装パッケージを採用しており、基板への実装に対応しています。電源管理回路や産業機器、電子制御装置など、電力を扱うさまざまな回路で使用されるディスクリート半導体です。Nチャネル構造により、ゲート電圧によるドレイン電流の制御が可能です。 商品詳細 ・メーカー：Vishay・型番：SIHL540S-GE3・製品カテゴリー：トランジスタ・製品種類：パワーMOSFET・商品タイプ：NチャネルMOSFET・構成：シングル・ドレイン・ソース間電圧：100V・連続ドレイン電流：28A（ケース温度25℃）・連続ドレイン電流：20A（ケース温度100℃）・パルスドレイン電流：110A・ゲート・ソース間電圧：±10V・ゲートしきい値電圧：最大4V・オン抵抗：77mΩ（VGS＝5V、代表値）・最大許容損失：150W（ケース温度25℃）・動作接合温度範囲：−55～＋175℃・実装方式：表面実装・パッケージ：D²PAK・パッケージ規格：TO-263・端子数：3・鉛フリー対応
