STマイクロエレクトロニクス（STMicroelectronics）

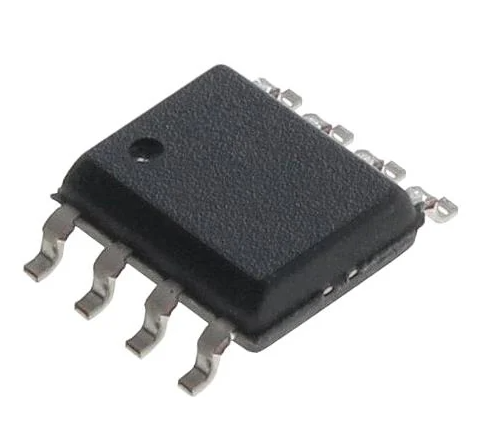

【NチャネルパワーMOSFET】STS11NF30L
型番/Part Number: nチャネルパワーmosfet-sts11nf30l
環境規制 (RoHS) 適合品
STMicroelectronics製のNチャネル・パワーMOSFETです。30Vのドレイン・ソース間耐圧と11Aの連続ドレイン電流に対応し、低オン抵抗と低ゲート電荷を両立したSTRIPFET™ IIシリーズの製品です。
オン抵抗はVGS＝10V時に標準0.0085Ωと低く、スイッチング損失や導通損失を抑えやすい構成になっています。CPUコア向けDC/DCコンバータや各種電源回路など、高効率のスイッチング用途に適しています。
商品詳細
型番：STS11NF30L
メーカー：STMicroelectronics
製品カテゴリー：トランジスタ
製品種類：MOSFET
商品タイプ：Nチャネル・パワーMOSFET
シリーズ：STRIPFET™ II
チャネル：Nチャネル
極性：Nチャネル
ドレイン・ソース間耐圧（VDS）：30V
ゲート・ソース間電圧（VGS）：±18V
連続ドレイン電流（ID）：11A（TC＝25℃）
パルスドレイン電流（IDM）：44A
オン抵抗（RDS(on)）：0.0085Ω typ.（VGS＝10V）
オン抵抗（RDS(on)）：0.0145Ω max.（VGS＝10V）
ゲートしきい値電圧：約1V typ.
総ゲート電荷（Qg）：22.5nC typ.
入力容量（Ciss）：約1440pF
出力容量（Coss）：約560pF
最大消費電力：2.5W（TC＝25℃）
動作接合部温度：-55～+150℃
パッケージ：SO-8
ピン数：8
実装方式：面実装（SMD）
梱包：テープ＆リール
主な用途：DC/DCコンバータ、電源回路、スイッチング回路、CPU電源、モバイルPCなど
16+半導体
技術仕様・スペック
この製品について
STMicroelectronics製のNチャネル・パワーMOSFETです。30Vのドレイン・ソース間耐圧と11Aの連続ドレイン電流に対応し、低オン抵抗と低ゲート電荷を両立したSTRIPFET™ IIシリーズの製品です。
オン抵抗はVGS＝10V時に標準0.0085Ωと低く、スイッチング損失や導通損失を抑えやすい構成になっています。CPUコア向けDC/DCコンバータや各種電源回路など、高効率のスイッチング用途に適しています。
商品詳細
- 型番：STS11NF30L
- メーカー：STMicroelectronics
- 製品カテゴリー：トランジスタ
- 製品種類：MOSFET
- 商品タイプ：Nチャネル・パワーMOSFET
- シリーズ：STRIPFET™ II
- チャネル：Nチャネル
- 極性：Nチャネル
- ドレイン・ソース間耐圧（VDS）：30V
- ゲート・ソース間電圧（VGS）：±18V
- 連続ドレイン電流（ID）：11A（TC＝25℃）
- パルスドレイン電流（IDM）：44A
- オン抵抗（RDS(on)）：0.0085Ω typ.（VGS＝10V）
- オン抵抗（RDS(on)）：0.0145Ω max.（VGS＝10V）
- ゲートしきい値電圧：約1V typ.
- 総ゲート電荷（Qg）：22.5nC typ.
- 入力容量（Ciss）：約1440pF
- 出力容量（Coss）：約560pF
- 最大消費電力：2.5W（TC＝25℃）
- 動作接合部温度：-55～+150℃
- パッケージ：SO-8
- ピン数：8
- 実装方式：面実装（SMD）
- 梱包：テープ＆リール
- 主な用途：DC/DCコンバータ、電源回路、スイッチング回路、CPU電源、モバイルPCなど
