onsemi

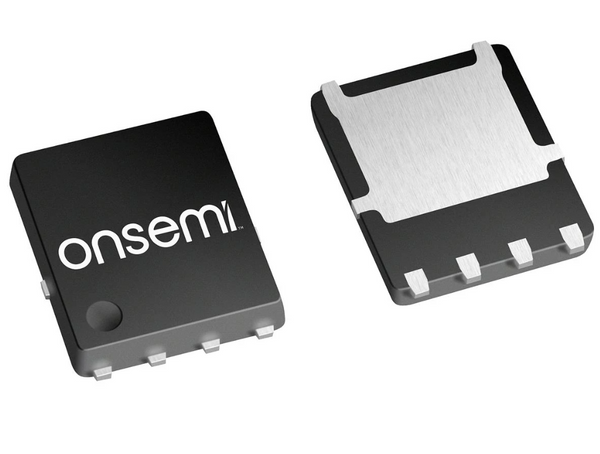

【NチャネルパワーMOSFET】NTMFS4935NT1G
型番/Part Number: nチャネルパワーmosfet-ntmfs4935nt1g
環境規制 (RoHS) 適合品
onsemi製のNチャネル・パワーMOSFETです。ドレイン・ソース間耐圧30V、低オン抵抗を特長とする大電流対応タイプで、電源回路のスイッチング用途に適しています。CPU電源やDC-DCコンバータなど、高効率な電力変換が求められる回路に使用されます。
4.5V駆動時でも低オン抵抗を実現しており、ゲート電荷や容量も抑えた設計になっています。5×6mmクラスの小型表面実装パッケージを採用した高電流MOSFETです。
商品詳細
型番：NTMFS4935NT1G
メーカー：onsemi
製品カテゴリー：トランジスタ
製品種類：MOSFET
商品タイプ：Nチャネル・パワーMOSFET
チャネル：Nチャネル
ドレイン・ソース間耐圧（VDS）：30V
ゲート・ソース間電圧（VGS）：±20V
連続ドレイン電流（ID）：93A（TC＝25℃）
連続ドレイン電流（ID）：13A（TA＝25℃、基板実装条件）
オン抵抗（RDS(on)）：最大3.2mΩ（VGS＝10V）
オン抵抗（RDS(on)）：最大4.2mΩ（VGS＝4.5V）
ゲートしきい値電圧：最大2.2V
総ゲート電荷（Qg）：最大49.4nC（VGS＝10V）
入力容量（Ciss）：最大4850pF
最大消費電力：48W（TC＝25℃）
パルスドレイン電流：275A
動作接合部温度：-55～+150℃
パッケージ：SO-8 FL／5-DFN（5×6）
端子数：5リード
実装方式：表面実装（SMD）
梱包：テープ＆リール
標準包装数量：1,500個／リール
RoHS：対応
主な用途：CPU電源、DC-DCコンバータ、電源スイッチング、高電流電源回路など
20+半導体
技術仕様・スペック
この製品について
onsemi製のNチャネル・パワーMOSFETです。ドレイン・ソース間耐圧30V、低オン抵抗を特長とする大電流対応タイプで、電源回路のスイッチング用途に適しています。CPU電源やDC-DCコンバータなど、高効率な電力変換が求められる回路に使用されます。
4.5V駆動時でも低オン抵抗を実現しており、ゲート電荷や容量も抑えた設計になっています。5×6mmクラスの小型表面実装パッケージを採用した高電流MOSFETです。
商品詳細
- 型番：NTMFS4935NT1G
- メーカー：onsemi
- 製品カテゴリー：トランジスタ
- 製品種類：MOSFET
- 商品タイプ：Nチャネル・パワーMOSFET
- チャネル：Nチャネル
- ドレイン・ソース間耐圧（VDS）：30V
- ゲート・ソース間電圧（VGS）：±20V
- 連続ドレイン電流（ID）：93A（TC＝25℃）
- 連続ドレイン電流（ID）：13A（TA＝25℃、基板実装条件）
- オン抵抗（RDS(on)）：最大3.2mΩ（VGS＝10V）
- オン抵抗（RDS(on)）：最大4.2mΩ（VGS＝4.5V）
- ゲートしきい値電圧：最大2.2V
- 総ゲート電荷（Qg）：最大49.4nC（VGS＝10V）
- 入力容量（Ciss）：最大4850pF
- 最大消費電力：48W（TC＝25℃）
- パルスドレイン電流：275A
- 動作接合部温度：-55～+150℃
- パッケージ：SO-8 FL／5-DFN（5×6）
- 端子数：5リード
- 実装方式：表面実装（SMD）
- 梱包：テープ＆リール
- 標準包装数量：1,500個／リール
- RoHS：対応
- 主な用途：CPU電源、DC-DCコンバータ、電源スイッチング、高電流電源回路など
