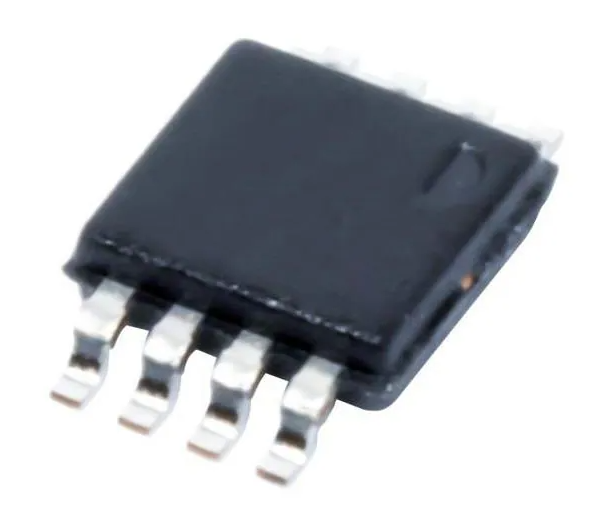

LM75AIMM/NOPB【デジタル温度センサ】

Texas Instruments製の9ビット分解能・I²C/SMBus対応デジタル温度センサ／サーマルウォッチドッグです。
温度をデジタルデータとして検出し、マイコンなどから2線式I²Cインターフェースを介して読み出すことができます。2.7～5.5Vの単一電源で動作し、-55～+125℃の広い温度範囲に対応しています。
温度精度は-25～+100℃で最大±2℃、-55～+125℃で最大±3℃で、基板上の温度監視や熱管理用途に適しています。また、プログラム可能な温度上限・ヒステリシスを設定できるオーバーシュート出力（O.S.）を備え、サーマルウォッチドッグとしても使用できます。
3本のアドレス端子により、同一I²Cバス上に最大8個を接続できます。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：LM75A
• 製品タイプ：デジタル温度センサ
• 機能：温度センサ／サーマルウォッチドッグ
• センサ方式：ローカル温度センサ
• 出力インターフェース：I²C / SMBus
• インターフェース：2線式シリアルインターフェース
• ADC：内蔵シグマ・デルタ型ADC
• 温度分解能：9ビット
• 温度分解能：0.5℃/LSB
• 測定温度範囲：-55～+125℃
• 温度精度：±2℃（-25～+100℃）
• 温度精度：±3℃（-55～+125℃）
• 電源電圧範囲：2.7～5.5V
• 動作時電源電流：代表280µA
• シャットダウン電流：代表4µA
• I²C/SMBusクロック：最大400kHz
• I²Cアドレス：3本のアドレス端子による設定
• 最大接続数：8デバイス／1バス
• サーマルアラート：O.S.出力
• 温度しきい値：プログラム可能
• ヒステリシス：プログラム可能
• フォルトトレランス：プログラム可能
• 外付け部品：基本的に不要
• パッケージ：VSSOP（DGK）
• ピン数：8ピン
• 実装方式：表面実装（SMD）
• 動作温度範囲：-55～+125℃
• 製品状態：Obsolete（生産中止）
• 後継・ドロップイン代替品：LM75AIMMX/NOPB
• 主な用途：基板温度監視、PC、通信機器、電子計測機器、熱管理、サーマルプロテクション
