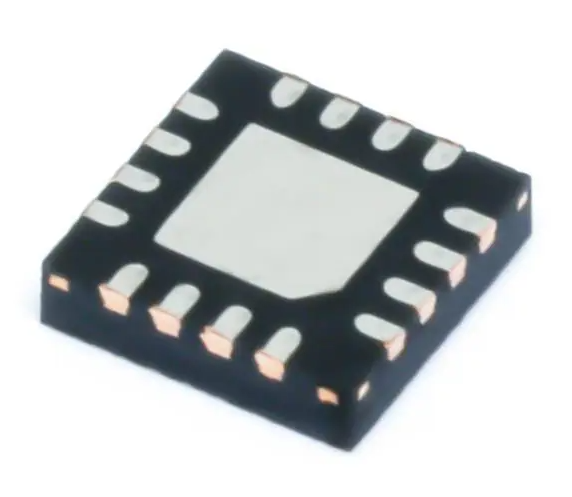

【LEDドライバIC】TPS61176RTER

Texas Instruments製の6チャネルWLEDドライバICです。シングルセルリチウムイオンバッテリーを電源とした液晶バックライト用途向けに設計されており、昇圧（Boost）コンバータと6系統の定電流出力を内蔵しています。 2.7V～6.5Vの入力電圧で動作し、内蔵2A・40V MOSFETによる高効率な昇圧制御を実現します。また、アナログ調光とPWM調光に対応したハイブリッド調光機能を備え、最大14ビットの調光分解能により、低輝度時でも滑らかな明るさ制御が可能です。 WQFN-16表面実装パッケージを採用し、タブレット、ノートPC、液晶ディスプレイ、携帯機器などのLEDバックライト駆動に適した高性能WLEDドライバICです。 商品詳細 型番：TPS61176RTER メーカー：Texas Instruments 製品種類：6チャネルWLEDドライバIC シリーズ：TPS61176 トポロジ：昇圧（Boost） LED出力数：6チャネル 出力電流：35mA/チャネル 入力電圧範囲：2.7V～6.5V 出力電圧：最大38V スイッチング周波数：1MHz 調光方式：アナログ調光、PWM調光 調光分解能：最大14ビット 保護機能：LEDオープン保護、LED短絡保護、サーマルシャットダウン パッケージ：WQFN-16（RTE） 実装方式：SMD（表面実装） 動作温度範囲：-40℃～85℃ 鉛フリー：対応 RoHS対応：対応 REACH対応：対応 MSL（耐湿レベル）：Level 1 主な用途：液晶バックライト、タブレット、ノートPC、携帯機器、産業機器、各種WLED照明回路
