Texas Instruments

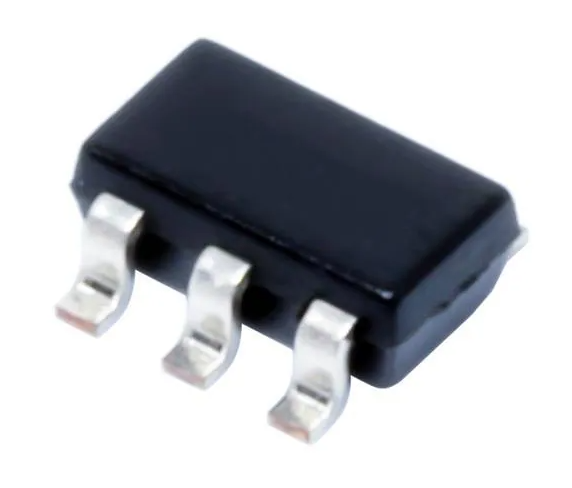

【LEDドライバ用フローティングスイッチIC】TPS92411PDBVR
型番/Part Number: ledドライバ用フローティングスイッチic-tps92411pdbvr
環境規制 (RoHS) 適合品
Texas Instruments製のAC入力LED照明向けフローティングスイッチICです。高耐圧MOSFETスイッチを内蔵し、ACダイレクトLED駆動方式に対応することで、インダクタを使用しないシンプルで高効率なLEDドライバ設計を実現します。
低リップル電流、高力率、低EMI特性を備えており、LED照明器具や産業用照明システムなどの電源回路に適しています。SOT-23-5の小型パッケージを採用しているため、省スペース設計の基板にも対応可能です。
商品詳細
メーカー：Texas Instruments
型番：TPS92411PDBVR
品名：ACダイレクトLEDドライバ用フローティングスイッチIC
ICタイプ：LEDドライバ用高耐圧スイッチ
入力電圧範囲：7.5V～100V
最大出力電圧：94V
出力電流：最大350mA
スイッチ素子：100V MOSFET内蔵
チャンネル数：1ch
動作温度範囲：-40℃～+150℃
保護機能：入力低電圧保護、出力過電圧保護
消費電流：200µA（標準）
パッケージ：SOT-23-5（DBV）
実装方式：表面実装（SMD/SMT）
梱包形態：テープ＆リール
RoHS対応
主な用途：LED照明、AC入力照明器具、産業用照明、LED電源回路、照明制御システム
16+半導体
技術仕様・スペック
この製品について
Texas Instruments製のAC入力LED照明向けフローティングスイッチICです。高耐圧MOSFETスイッチを内蔵し、ACダイレクトLED駆動方式に対応することで、インダクタを使用しないシンプルで高効率なLEDドライバ設計を実現します。
低リップル電流、高力率、低EMI特性を備えており、LED照明器具や産業用照明システムなどの電源回路に適しています。SOT-23-5の小型パッケージを採用しているため、省スペース設計の基板にも対応可能です。
商品詳細
- メーカー：Texas Instruments
- 型番：TPS92411PDBVR
- 品名：ACダイレクトLEDドライバ用フローティングスイッチIC
- ICタイプ：LEDドライバ用高耐圧スイッチ
- 入力電圧範囲：7.5V～100V
- 最大出力電圧：94V
- 出力電流：最大350mA
- スイッチ素子：100V MOSFET内蔵
- チャンネル数：1ch
- 動作温度範囲：-40℃～+150℃
- 保護機能：入力低電圧保護、出力過電圧保護
- 消費電流：200µA（標準）
- パッケージ：SOT-23-5（DBV）
- 実装方式：表面実装（SMD/SMT）
- 梱包形態：テープ＆リール
- RoHS対応
- 主な用途：LED照明、AC入力照明器具、産業用照明、LED電源回路、照明制御システム
