ヒロセ電機（Hirose Connector）

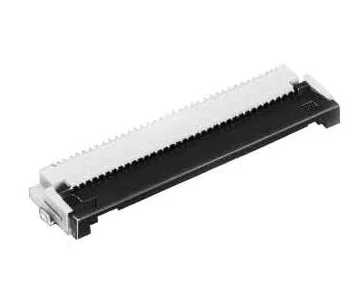

【FFC/FPCコネクタ】FH12-12S-0.5SH(55)
型番/Part Number: FH12-12S-0.5SH(55)
環境規制 (RoHS) 適合品
Hirose Electric製の12極0.5mmピッチ・ZIFタイプFFC/FPCコネクタです。FPC/FFCを下接点方式で接続するレセプタクルで、フリップロック式のZIF機構により、ケーブルの挿入・固定を容易に行えます。基板に対してライトアングルで表面実装でき、実装高さ2.0mmの薄型設計を採用しています。高密度実装が求められる携帯機器やディスプレイ、各種電子機器の内部配線に適しています。 商品詳細 型番：FH12-12S-0.5SH(55) メーカー：Hirose Electric 製品タイプ：FFC/FPC用レセプタクル シリーズ：FH12 極数：12極 コンタクトピッチ：0.5mm コンタクト方式：下接点 接続方式：ZIF（ゼロ・インサーション・フォース） ロック方式：フリップロック FFC/FPC挿入方向：水平 対応FFC/FPC厚：0.30mm 実装方式：表面実装（SMT） 実装方向：ライトアングル 定格電流：0.5A 定格電圧：50V AC / 50V DC 接触抵抗：最大50mΩ コンタクト材質：リン青銅 コンタクトめっき：金 挿抜回数：20回 使用温度範囲：-40℃～+85℃ 実装高さ：2.0mm 本体寸法：約10.1mm × 6.4mm × 2.0mm ハウジング材質：PPS...
23+コネクタ
技術仕様・スペック
この製品について
Hirose Electric製の12極0.5mmピッチ・ZIFタイプFFC/FPCコネクタです。FPC/FFCを下接点方式で接続するレセプタクルで、フリップロック式のZIF機構により、ケーブルの挿入・固定を容易に行えます。基板に対してライトアングルで表面実装でき、実装高さ2.0mmの薄型設計を採用しています。高密度実装が求められる携帯機器やディスプレイ、各種電子機器の内部配線に適しています。
商品詳細
- 型番：FH12-12S-0.5SH(55)
- メーカー：Hirose Electric
- 製品タイプ：FFC/FPC用レセプタクル
- シリーズ：FH12
- 極数：12極
- コンタクトピッチ：0.5mm
- コンタクト方式：下接点
- 接続方式：ZIF（ゼロ・インサーション・フォース）
- ロック方式：フリップロック
- FFC/FPC挿入方向：水平
- 対応FFC/FPC厚：0.30mm
- 実装方式：表面実装（SMT）
- 実装方向：ライトアングル
- 定格電流：0.5A
- 定格電圧：50V AC / 50V DC
- 接触抵抗：最大50mΩ
- コンタクト材質：リン青銅
- コンタクトめっき：金
- 挿抜回数：20回
- 使用温度範囲：-40℃～+85℃
- 実装高さ：2.0mm
- 本体寸法：約10.1mm × 6.4mm × 2.0mm
- ハウジング材質：PPS
