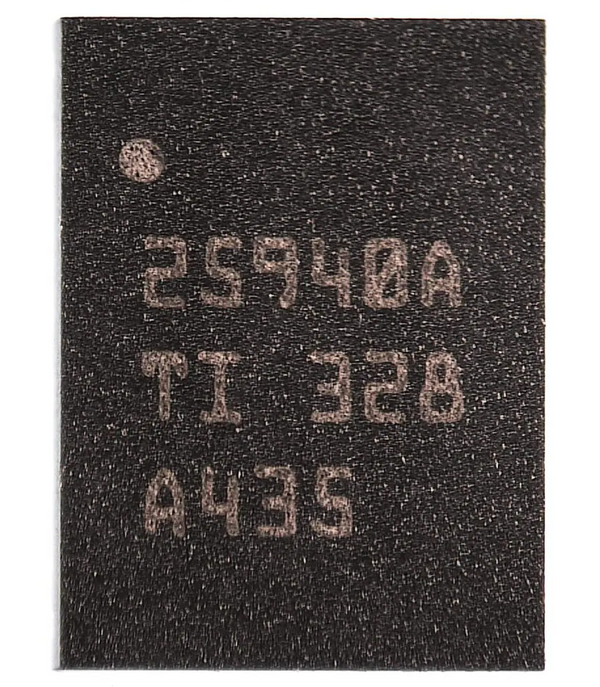

【eFuse（電子ヒューズ）IC】TPS25940ARVCR
型番/Part Number: efuse-電子ヒューズ-ic-tps25940arvcr
環境規制 (RoHS) 適合品
Texas Instruments製のeFuse（電子ヒューズ）ICです。2.7～18Vの電源ラインに対応し、最大5.3Aまでの電流制限を設定できます。電源ラインを電子的にオン／オフするとともに、過電流や過電圧などから接続された負荷を保護する電源保護用ICです。 逆電流ブロック機能、電流モニタ（IMON）、Power Good、Fault出力などを備えており、SSDをはじめとするストレージ機器や各種電源ラインの保護・負荷制御に適しています。 商品詳細 型番：TPS25940ARVCR メーカー：Texas Instruments 製品カテゴリー：IC 製品種類：電源管理IC（PMIC） 商品タイプ：eFuse（電子ヒューズ）／電源スイッチ 入力電圧：2.7～18V 最大入力電圧：20V 最大出力電流：5.3A 電流制限設定範囲：0.6～5.3A 電流制限精度：±8% オン抵抗：42mΩ typ. 逆電流ブロック：対応 逆電圧遮断時間：約1µs 電流モニタ出力：IMON Power Good出力：あり Fault出力：あり 過電圧保護：対応 低電圧保護：対応 dV/dt制御：対応 DevSleepモード：対応 動作時静止電流：約200µA DevSleep時静止電流：約95µA 無効時電流：約15µA 動作温度：-40～+85℃ 接合部温度：-40～+125℃ パッケージ：WQFN（RVC） ピン数：20...
21+半導体
技術仕様・スペック
この製品について
Texas Instruments製のeFuse（電子ヒューズ）ICです。2.7～18Vの電源ラインに対応し、最大5.3Aまでの電流制限を設定できます。電源ラインを電子的にオン／オフするとともに、過電流や過電圧などから接続された負荷を保護する電源保護用ICです。
逆電流ブロック機能、電流モニタ（IMON）、Power Good、Fault出力などを備えており、SSDをはじめとするストレージ機器や各種電源ラインの保護・負荷制御に適しています。
商品詳細
- 型番：TPS25940ARVCR
- メーカー：Texas Instruments
- 製品カテゴリー：IC
- 製品種類：電源管理IC（PMIC）
- 商品タイプ：eFuse（電子ヒューズ）／電源スイッチ
- 入力電圧：2.7～18V
- 最大入力電圧：20V
- 最大出力電流：5.3A
- 電流制限設定範囲：0.6～5.3A
- 電流制限精度：±8%
- オン抵抗：42mΩ typ.
- 逆電流ブロック：対応
- 逆電圧遮断時間：約1µs
- 電流モニタ出力：IMON
- Power Good出力：あり
- Fault出力：あり
- 過電圧保護：対応
- 低電圧保護：対応
- dV/dt制御：対応
- DevSleepモード：対応
- 動作時静止電流：約200µA
- DevSleep時静止電流：約95µA
- 無効時電流：約15µA
- 動作温度：-40～+85℃
- 接合部温度：-40～+125℃
- パッケージ：WQFN（RVC）
- ピン数：20
- パッケージサイズ：約4 × 3mm
- 実装方式：面実装（SMD）
- 包装：テープ＆リール
- 標準包装数量：3,000個／リール
- RoHS：対応
- 主な用途：SSD、ストレージ機器、電源ライン保護、ホットスワップ、過電流保護、各種電源管理など
