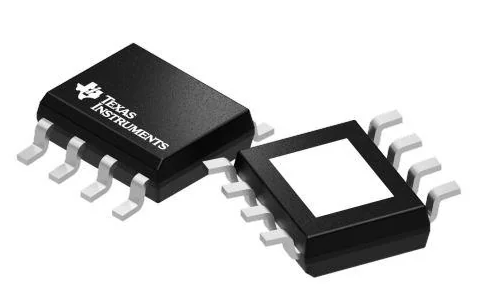

【ブラシ付きDCモーター用Hブリッジドライバ】DRV8251ADDAR

Texas Instruments製のブラシ付きDCモーター用Hブリッジ・ドライバICです。4.5～48Vの電源電圧に対応し、最大4.1Aのピーク出力電流を駆動できます。

NチャネルMOSFETによるHブリッジを内蔵し、PWM制御に対応しています。さらに、電流検出・電流レギュレーション機能、低消費電力スリープモード、過電流・過熱・低電圧などの保護機能を備えており、モーターの駆動と電流管理を1つのICで行える製品です。

商品詳細

• 型番：DRV8251ADDAR
• メーカー：Texas Instruments
• 製品カテゴリー：IC
• 製品種類：モータードライバIC
• 商品タイプ：ブラシ付きDCモーター用Hブリッジドライバ
• モータータイプ：ブラシ付きDCモーター
• Hブリッジ数：1
• 出力構成：NチャネルHブリッジ
• 制御方式：PWM
• 電源電圧：4.5～48V
• 絶対最大電源電圧：50V
• ピーク出力電流：4.1A
• HS＋LSオン抵抗：450mΩ
• ロジック入力電圧：1.8V／3.3V／5V対応
• 電流検出：内蔵
• 電流レギュレーション：対応
• 電流検出方式：内部電流ミラー
• IPROPI電流検出出力：あり
• スリープモード：対応
• スリープ時静止電流：1µA未満（VM＝24V、TJ＝25℃）
• 保護機能：低電圧誤動作防止（UVLO）、過電流保護（OCP）、サーマルシャットダウン（TSD）
• 動作温度：-40～+150℃
• パッケージ：SO PowerPAD（DDA）
• ピン数：8ピン
• パッケージサイズ：約4.9 × 6.0mm
• 実装方式：面実装（SMD）
• 包装：テープ＆リール
• 標準包装数量：3,000個／リール
• RoHS：対応
• 主な用途：ブラシ付きDCモーター、プリンター、ロボット、電動アクチュエータ、各種モーター制御機器など
