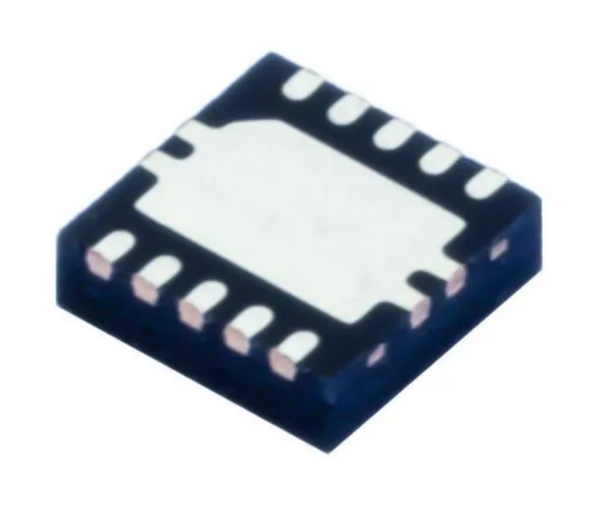

【DC-DCコンバータIC】TPS62410QDRCRQ1

車載用途に対応した高効率デュアル降圧DC-DCコンバータです。2チャネルの同期整流型Buckコンバータを内蔵しており、それぞれ最大800mAの出力電流に対応します。

2.5V〜6Vの入力電圧範囲で動作し、1セルリチウムイオン電池や3.3V/5Vシステム電源からの電圧変換に適しています。2.25MHzの固定スイッチング周波数により、小型インダクタ・コンデンサでの設計が可能で、省スペース化に貢献します。

AEC-Q100準拠の車載グレード品として、高温環境や過酷な条件下でも安定した電源供給を実現し、車載ECU、産業機器、ポータブル機器など幅広い用途に対応します。

■商品詳細

• メーカー：Texas Instruments（テキサス・インスツルメンツ）
• 型番：TPS62410QDRCRQ1
• 製品種別：DC-DCコンバータ（PMIC / 電源IC）
• タイプ：同期整流型降圧コンバータ（Dual Buck Converter）
• チャンネル数：2出力
• 出力電流：最大800mA × 2
• 入力電圧範囲：2.5V ～ 6V
• 出力電圧：可変（0.6V ～ VIN）
• スイッチング周波数：2.25MHz 固定
• 車載対応：AEC-Q100準拠（Q1グレード）
• 動作温度範囲：-40℃ ～ +125℃
• パッケージ：10ピン VSON（3mm × 3mm）
• 実装方式：表面実装（SMD）
• 特長：
  • 高効率（最大約95%）
  • 低静止電流
  • 小型外付け部品で設計可能
  • パワーセーブモード搭載
  • 強制PWM動作対応（低ノイズ動作）
