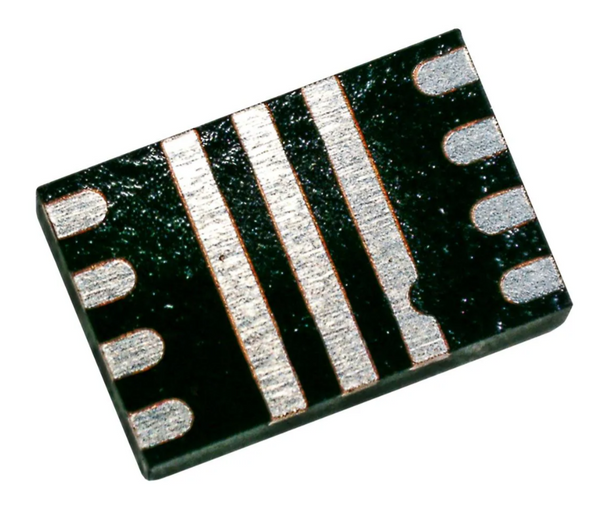

【DC-DCコンバータIC（スイッチングレギュレータ）】TPS62136RGXT

Texas Instruments製の高効率・同期整流型DC-DC降圧コンバータです。3～17Vの入力電圧から、外付け抵抗によって0.8～12Vの範囲で出力電圧を設定でき、最大4Aの連続出力電流に対応します。1MHz動作に対応し、DCS-Control™技術を採用した電源管理ICです。

PFM／強制PWM動作の切り替え、ソフトスタート、Power Good、過電流保護などを備えており、バッテリー機器や12V系電源から各種デジタル回路へ電源を供給する用途に適しています。

商品詳細

• 型番：TPS62136RGXT
• メーカー：Texas Instruments
• 製品カテゴリー：IC
• 製品種類：電源管理IC（PMIC）
• 商品タイプ：DC-DCスイッチングレギュレータ
• 方式：同期整流型降圧コンバータ（Buck）
• 入力電圧：3～17V
• 出力電圧：0.8～12V（可変）
• 最大出力電流：4A
• 出力数：1
• スイッチング周波数：1MHz typ.
• 出力電圧精度：±1%（PWMモード）
• 制御方式：DCS-Control™
• 動作モード：PFM／強制PWM
• 静止電流：18µA typ.
• シャットダウン電流：約1µA typ.
• 100%デューティサイクル：対応
• ソフトスタート：対応
• Power Good：対応
• 過電流保護：対応
• 低電圧ロックアウト：対応
• 動作温度：-40～+125℃
• パッケージ：VQFN-HR（RGX）
• ピン数：11
• パッケージサイズ：約3 × 2mm
• 実装方式：面実装（SMD）
• 包装：テープ＆リール
• 標準包装数量：250個／リール
• RoHS：対応
• 主な用途：DC-DC電源、組み込み機器、バッテリー機器、12V電源システム、デジタル回路用電源など
