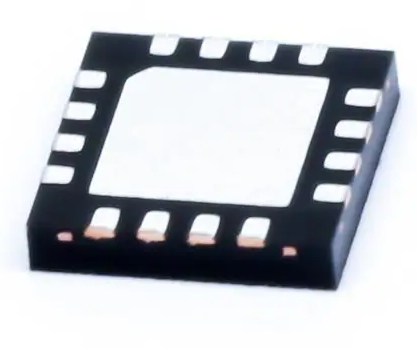

【DC-DCコンバータコントローラ】LM51501QURUMRQ1

Texas Instruments製の車載向け低静止電流昇圧型DC-DCコンバータコントローラです。 入力電圧よりも高い電圧を生成する昇圧（Boost）方式の電源制御ICで、外付けMOSFETなどの電力部品を制御して、車載電子機器に必要な電源を供給します。入力電圧範囲は1.5～42Vと広く、車両の電源変動に対応する設計に適しています。出力電圧は6.0V、6.5V、9.5V、11.5Vの設定に対応し、車両のスタート・ストップ機能や緊急通報システムなど、用途に応じた電源構成に利用できます。 静止電流を抑えた設計に加え、220kHz～2.3MHzのスイッチング周波数設定、外部クロックとの同期、サイクルごとの電流制限機能を備えています。AEC-Q100認定の車載向け製品で、車載電源モジュール、電子制御ユニット、電源バックアップ回路、緊急通報システムなどの昇圧電源回路に使用される電源管理ICです。 商品詳細 ・メーカー：Texas Instruments・型番：LM51501QURUMRQ1・製品カテゴリー：電源管理IC・製品種類：DC-DCコンバータコントローラ・商品タイプ：車載用昇圧型コントローラ・変換方式：昇圧（Boost）・入力電圧範囲：1.5～42V（出力電圧5V以上の場合）・絶対最大入力電圧：65V・出力電圧設定：6.0V、6.5V、9.5V、11.5V・スイッチング周波数：220kHz～2.3MHz・最大デューティ比：93%・MOSFETゲートドライバ：ピーク1.5A・静止電流：低静止電流設計・制御機能：電流制限、イネーブル、周波数設定、クロック同期・動作モード：スタンバイ、ウェイクアップ制御・車載認定：AEC-Q100・動作温度範囲：-40～+125℃・パッケージ形式：WQFN・端子数：16ピン・パッケージ寸法：約4×4mm・実装方式：表面実装
