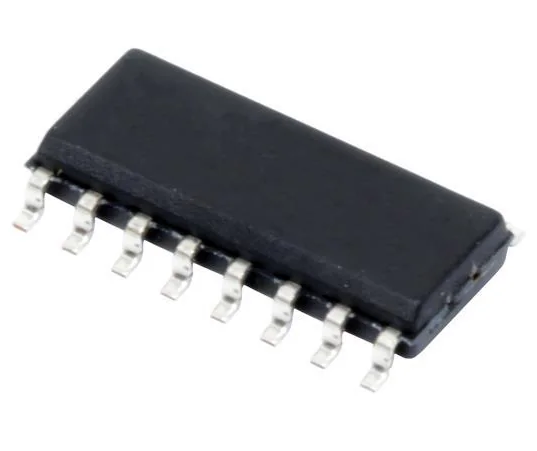

【CMOS差動ラインドライバ】DS34C87TMX/NOPB

Texas Instruments製の4回路入りCMOS差動ラインドライバICです。 デジタル信号を差動信号へ変換し、平衡伝送線路を介したデータ通信を行うためのインターフェースICです。4つの独立したドライバを内蔵し、RS-422規格に対応した差動信号出力を提供します。TTLおよびCMOSレベルの入力信号に対応しており、デジタル制御回路と通信回路の間で信号を伝送する用途に使用されます。 各ドライバには3ステート出力機能が備わっており、複数の機器が接続されるシステムバスで出力を制御できます。単一の5V電源で動作し、伝搬遅延は標準6nsと高速です。産業用制御機器、通信機器、データ伝送装置、シリアルインターフェース回路などに使用される差動ラインドライバICです。 商品詳細 ・メーカー：Texas Instruments・型番：DS34C87TMX/NOPB・製品カテゴリー：インターフェースIC・製品種類：差動ラインドライバ・商品タイプ：4回路入りCMOS差動ラインドライバ・対応規格：RS-422・ドライバ数：4・レシーバ数：0・電源電圧範囲：4.5～5.5V・代表伝搬遅延時間：6ns・代表出力スキュー：0.5ns・入力論理レベル：TTL／CMOS互換・出力方式：差動、3ステート・動作温度範囲：-40～+85℃・パッケージ形式：SOIC・端子数：16ピン・パッケージ幅：約3.9mm・実装方式：表面実装
