Texas Instruments

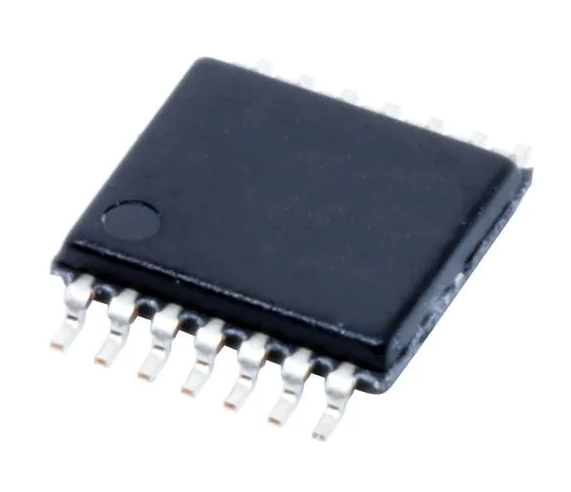

【ANDゲート】SN74ACT08PWR
型番/Part Number: andゲート-sn74act08pwr
環境規制 (RoHS) 適合品
Texas Instruments製の4回路・2入力正論理ANDゲートです。4.5V～5.5Vの電源電圧で動作し、TTL互換CMOS入力に対応しています。各ゲートは2つの入力信号がともにHighのときにHighを出力するAND論理を実行し、最大24mAの出力駆動能力を備えています。高速な伝搬特性を持つ74ACTロジックファミリの製品で、各種デジタル制御回路や信号処理回路に適しています。
商品詳細
型番：SN74ACT08PWR
メーカー：Texas Instruments
製品タイプ：4回路・2入力ANDゲート
ロジックファミリ：74ACT
回路数：4回路
1回路あたりの入力数：2入力
入力タイプ：TTL互換CMOS
出力タイプ：プッシュプル
電源電圧範囲：4.5V～5.5V
入力電圧許容：最大5.5V
出力電流：±24mA
伝搬遅延時間：最大10ns（5V時）
最大データレート：90Mbps
動作温度範囲：-40℃～+85℃
取付方式：表面実装
パッケージ：TSSOP（PW）
ピン数：14ピン
22+半導体
技術仕様・スペック
この製品について
Texas Instruments製の4回路・2入力正論理ANDゲートです。4.5V～5.5Vの電源電圧で動作し、TTL互換CMOS入力に対応しています。各ゲートは2つの入力信号がともにHighのときにHighを出力するAND論理を実行し、最大24mAの出力駆動能力を備えています。高速な伝搬特性を持つ74ACTロジックファミリの製品で、各種デジタル制御回路や信号処理回路に適しています。
商品詳細
- 型番：SN74ACT08PWR
- メーカー：Texas Instruments
- 製品タイプ：4回路・2入力ANDゲート
- ロジックファミリ：74ACT
- 回路数：4回路
- 1回路あたりの入力数：2入力
- 入力タイプ：TTL互換CMOS
- 出力タイプ：プッシュプル
- 電源電圧範囲：4.5V～5.5V
- 入力電圧許容：最大5.5V
- 出力電流：±24mA
- 伝搬遅延時間：最大10ns（5V時）
- 最大データレート：90Mbps
- 動作温度範囲：-40℃～+85℃
- 取付方式：表面実装
- パッケージ：TSSOP（PW）
- ピン数：14ピン
