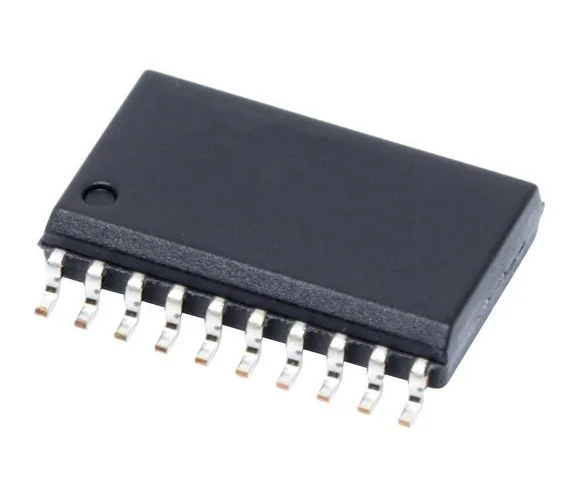

【8チャネル低電圧FETバススイッチ】SN74CBTLV3245ADWR

Texas Instruments製の8チャネル低電圧FETバススイッチICです。1つの8ビットスイッチとして構成され、AポートとBポート間のデジタル信号を高速に接続・切断できます。

電源電圧2.3～3.6Vに対応し、スイッチのオン抵抗が低いため、信号の伝搬遅延を抑えたバス切り替えが可能です。OE（出力イネーブル）がLowのときにAポートとBポートが接続され、Highにするとハイインピーダンス状態になります。Ioff機能にも対応しており、部分的なパワーダウンを伴うシステムでの使用に適しています。

商品詳細

• 型番：SN74CBTLV3245ADWR
• メーカー：Texas Instruments
• 製品カテゴリー：ロジックIC
• 製品種類：バススイッチ
• 商品タイプ：8チャネル低電圧FETバススイッチ
• 用途分類：信号切替・バス制御
• チャネル数：8チャネル
• 回路構成：8 × 1:1
• スイッチ方式：FET
• ポート数：2
• 入出力構成：Aポート ⇔ Bポート
• 電源電圧範囲：2.3～3.6V
• 代表電源電圧：3.3V
• オン抵抗：代表5Ω
• 最大オン抵抗：40Ω
• 帯域幅：最大200MHz
• 入出力電圧範囲：0～3.6V
• 入力High電圧：最小2V
• 入力Low電圧：最大0.8V
• 連続入出力電流：最大±128mA
• 出力イネーブル：アクティブLow
• 出力状態：ハイインピーダンス対応
• Ioff機能：対応
• ESD保護：対応
• パッケージ：SOIC（DW）
• ピン数：20ピン
• パッケージサイズ：約12.8 × 7.5mm
• 実装方式：SMD（表面実装）
• 動作温度範囲：-40～+85℃
• 包装：テープ＆リール
• 主な用途：デジタルバス、データバス、信号ルーティング、通信インターフェース、マイコン周辺回路、デジタル信号切替
