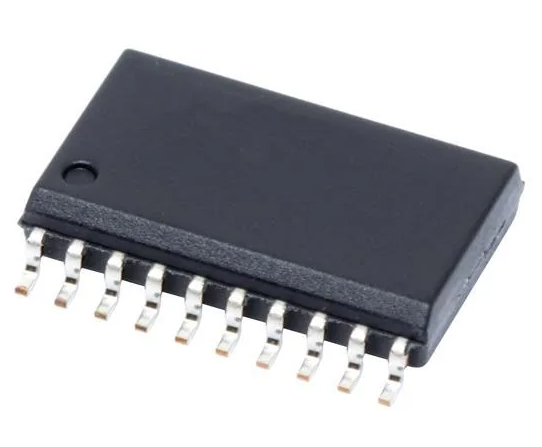

【6回路2入力NORゲート】SN74ALS805ADWR

Texas Instruments製の6回路2入力NORゲートICです。 1つのパッケージに独立した6個の2入力NORゲートを搭載しており、2つの入力信号がどちらもLowの場合にHighを出力し、それ以外の場合はLowを出力する論理演算を行います。ALSシリーズのバイポーラ論理回路技術を採用し、4.5～5.5Vの電源電圧で動作します。標準的な伝搬遅延時間は負荷容量50pF時に約4.2nsで、高速なデジタル信号処理が求められる回路に使用されます。 出力段は比較的大きな電流を駆動できる設計で、Highレベル時は最大15mA、Lowレベル時は最大24mAの出力電流に対応しています。20ピンのSOICパッケージを採用した表面実装タイプで、複数の論理演算回路をコンパクトに構成できます。デジタル制御回路、信号論理回路、制御信号の組み合わせ処理などに使用される標準ロジックICです。 商品詳細 ・メーカー：Texas Instruments・型番：SN74ALS805ADWR・製品カテゴリー：半導体・集積回路・製品種類：ロジックIC・商品タイプ：6回路2入力NORゲート・論理ファミリー：74ALS・論理機能：NOR・回路数：6・1回路あたりの入力数：2・電源電圧：4.5～5.5V・標準伝搬遅延時間：4.2ns（負荷容量50pF時）・最大伝搬遅延時間：8ns（5V、負荷容量50pF時）・入力論理レベルLow：最大0.8V・入力論理レベルHigh：最小2.0V・出力電流High：最大15mA・出力電流Low：最大24mA・出力形式：プッシュプル・動作温度範囲：0～+70℃・パッケージ形式：SOIC・端子数：20ピン・パッケージ幅：約7.5mm・実装方式：表面実装
