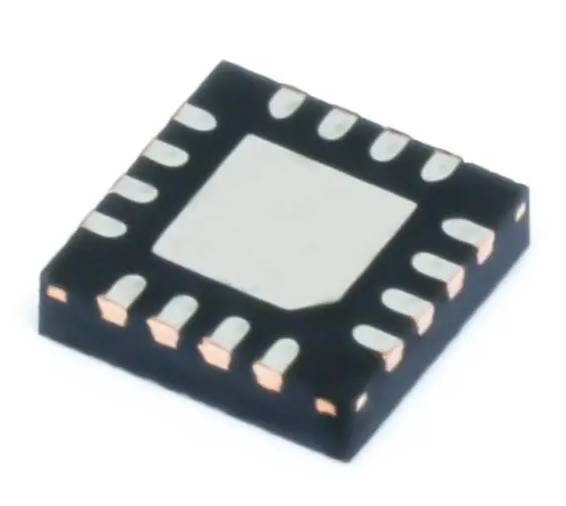

【6チャネルWLEDバックライトドライバ】TPS61181ARTET

Texas Instruments製の6チャネルWLED（白色LED）ドライバICです。ノートパソコンなどのLCDバックライト向けに設計されており、昇圧（Boost）コンバータと6系統の定電流シンクを内蔵しています。最大60個のWLEDを駆動でき、PWMによる明るさ調整にも対応しています。

4.5～24Vの入力電圧範囲に対応し、最大38Vの出力電圧、1MHzのスイッチング周波数、1チャネルあたり最大30mAのLED電流に対応します。WQFN-16（3×3mm）の小型表面実装パッケージを採用しています。

商品詳細

• 型番：TPS61181ARTET
• メーカー：Texas Instruments
• 製品カテゴリー：電源管理IC
• 製品種類：LEDドライバ
• 商品タイプ：6チャネルWLEDバックライトドライバ
• 用途分類：LED駆動・LCDバックライト制御
• シリーズ：TPS61181A
• チャネル数：6チャネル
• LED駆動数：最大60個
• トポロジー：昇圧（Boost）
• 入力電圧範囲：4.5～24V
• 最大出力電圧：38V
• LED出力電流：30mA／チャネル
• スイッチング周波数：1MHz
• 調光方式：PWM調光
• PWM調光比：最大1000:1
• 内蔵MOSFET：1.5A／40V
• LED電流精度：約±1%（代表値）
• 保護機能：過電圧保護、LEDオープン／短絡保護、過熱保護、ソフトスタート
• ロードディスコネクト：対応
• 動作温度範囲：-40～+85℃
• パッケージ：WQFN（RTE）
• ピン数：16ピン
• パッケージサイズ：約3.0 × 3.0mm
• 実装方式：SMD（表面実装）
• 包装：テープ＆リール
• 包装数量：250個（SMALL T&R）
• RoHS：対応
• 主な用途：ノートパソコン、LCDバックライト、ディスプレイ、WLED照明、携帯電子機器
