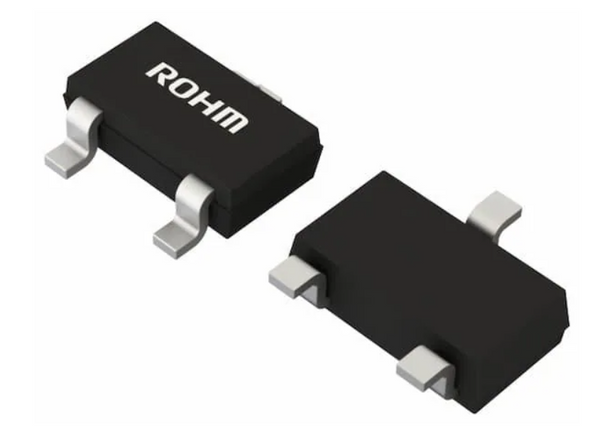

【4V駆動対応PチャネルMOSFET】RSR025P03FRATL

ROHM Semiconductor

【4V駆動対応PチャネルMOSFET】RSR025P03FRATL

型番/Part Number: 4v駆動対応pチャネルmosfet-rsr025p03fratl

環境規制 (RoHS) 適合品
ROHM（ローム）製の4V駆動対応PチャネルMOSFETです。 低オン抵抗と高電流対応を両立した小型表面実装MOSFETで、バッテリー駆動機器や電源制御回路、DC-DCコンバータ、ロードスイッチなどの用途に適しています。AEC-Q101準拠の高信頼性設計により、車載機器や産業機器向けアプリケーションにも採用可能です。コンパクトなTSMT3パッケージを採用し、省スペース設計に貢献します。 商品詳細 メーカー：ROHM（ローム） 型番：RSR025P03FRATL 製品カテゴリ：PチャネルMOSFET 極性：Pch（Pチャネル） 構成：シングルMOSFET ドレイン・ソース間電圧（Vdss）：-30V 連続ドレイン電流（Id）：-2.5A パルスドレイン電流（Idm）：-10A オン抵抗（Rds(on) Typ. @4V）：0.115Ω オン抵抗（Rds(on) Typ. @10V）：0.07Ω ゲート・ソース間電圧（Vgs）：±20V ゲート電荷（Qg）：5.4nC 消費電力（Pd）：1W 動作温度範囲：最大150℃ パッケージ：TSMT3（SOT-346T） 実装方式：表面実装（SMD） 車載規格：AEC-Q101準拠 RoHS対応：対応
22+半導体

技術仕様・スペック

メーカー / ブランド ROHM Semiconductor
製品カテゴリ 4V駆動対応PチャネルMOSFET
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

ROHM（ローム）製の4V駆動対応PチャネルMOSFETです。

低オン抵抗と高電流対応を両立した小型表面実装MOSFETで、バッテリー駆動機器や電源制御回路、DC-DCコンバータ、ロードスイッチなどの用途に適しています。AEC-Q101準拠の高信頼性設計により、車載機器や産業機器向けアプリケーションにも採用可能です。コンパクトなTSMT3パッケージを採用し、省スペース設計に貢献します。

商品詳細

  • メーカー：ROHM（ローム）
  • 型番：RSR025P03FRATL
  • 製品カテゴリ：PチャネルMOSFET
  • 極性：Pch（Pチャネル）
  • 構成：シングルMOSFET
  • ドレイン・ソース間電圧（Vdss）：-30V
  • 連続ドレイン電流（Id）：-2.5A
  • パルスドレイン電流（Idm）：-10A
  • オン抵抗（Rds(on) Typ. @4V）：0.115Ω
  • オン抵抗（Rds(on) Typ. @10V）：0.07Ω
  • ゲート・ソース間電圧（Vgs）：±20V
  • ゲート電荷（Qg）：5.4nC
  • 消費電力（Pd）：1W
  • 動作温度範囲：最大150℃
  • パッケージ：TSMT3（SOT-346T）
  • 実装方式：表面実装（SMD）
  • 車載規格：AEC-Q101準拠
  • RoHS対応：対応
