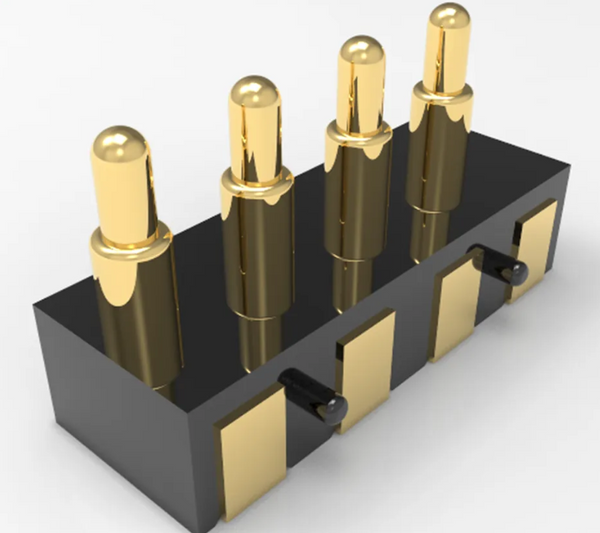

【4ピンポゴピンコネクタ】APC0401-35023

Johoty製の4ピンポゴピンコネクタです。ばね機構を備えた4つの可動接点を使用し、相手側の接点に押し付けることで電気的な接続を確保します。複数の接点を一つのコネクタに集約することで、電源供給、グランド、信号伝送などをまとめて接続でき、機器内部の配線や接続部品の削減、省スペース化に役立ちます。接点が伸縮する構造により、接続時の寸法公差や位置ずれを吸収しやすく、繰り返し着脱する電子機器やモジュール間の接続にも対応します。 接点の配置、端子間隔、接点ストローク、ばね荷重、接点材料、表面めっき、ハウジング形状などを用途に合わせてカスタマイズできます。1列または2列の接点配置、オス・メスの組み合わせ、磁気による位置合わせ、防水構造などにも対応可能です。産業用自動化設備、医療機器、スマートホーム機器、ロボット、通信機器、充電インターフェースなど、電源と信号をコンパクトに接続し、安定した電気接続が求められる用途に使用されるコネクタです。 商品詳細 ・メーカー：Johoty・型番：APC0401-35023・製品カテゴリー：電子接続部品・製品種類：4ピンコネクタ・商品タイプ：4ピンポゴピンコネクタ・接続方式：ばね式可動接点・接点数：4ピン・接点配置：1列・2列配置に対応・端子間隔：1.00～10.00mmのカスタマイズに対応・接点ストローク：0.10～5.00mm・接点直径：0.50～15.00mmの設計範囲・定格電流：1ピンあたり最大50Aの設計に対応・定格電圧：3.3～550V AC/DCの製品系列対応範囲・接触抵抗：20mΩ以下（製品系列の仕様例）・絶縁抵抗：100MΩ以上（550V DC条件での仕様例）・耐電圧：550V AC（1分間の仕様例）・高周波信号：最大10GHz対応のカスタム設計が可能・データ伝送：最大10Gbps対応のカスタム設計が可能・接点材料：黄銅、ベリリウム銅、テルル銅、ステンレス鋼など・ばね材料：SUS631、Inconel、Elgiloy、ベリリウム銅など・表面処理：金めっき、複合めっきなど・ハウジング材料：PEEK、LCP、PEI、HTNなど・実装方式：表面実装、スルーホール、ケーブル接続、直角実装など・防水構造：IP67・IP68対応のカスタム設計が可能・主な用途：産業用自動化設備、医療機器、スマートホーム機器、ロボット、通信機器、充電インターフェース
