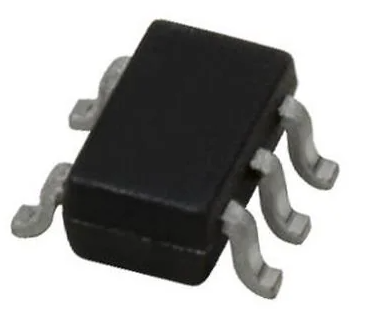

【2入力NORゲート】NL17SZ02DFT2G

onsemi

【2入力NORゲート】NL17SZ02DFT2G

型番/Part Number: 2入力norゲート-nl17sz02dft2g

環境規制 (RoHS) 適合品
onsemi製の2入力1回路NORロジックゲートです。1.65V～5.5Vの広い電源電圧範囲に対応し、低消費電力でデジタル信号の論理処理を行えます。5V・50pF負荷時の伝搬遅延時間は最大4.3nsで、高速な論理信号処理にも適しています。SC-88A（SC-70-5/SOT-353）パッケージの5ピン小型表面実装タイプで、スペースに制約のある各種デジタル回路に適しています。 商品詳細 型番：NL17SZ02DFT2G メーカー：onsemi 製品タイプ：2入力NORゲート 回路数：1回路 入力数：2入力 ロジックファミリ：17SZ 電源電圧範囲：1.65V～5.5V 出力電流：±32mA 最大静止電流：1µA 伝搬遅延時間：最大4.3ns（5V、50pF） 動作温度範囲：-55℃～+125℃ 取付方式：表面実装 パッケージ：SC-88A（SC-70-5 / SOT-353） ピン数：5ピン
20+半導体

技術仕様・スペック

メーカー / ブランド onsemi
製品カテゴリ 2入力NORゲート
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

onsemi製の2入力1回路NORロジックゲートです。1.65V～5.5Vの広い電源電圧範囲に対応し、低消費電力でデジタル信号の論理処理を行えます。5V・50pF負荷時の伝搬遅延時間は最大4.3nsで、高速な論理信号処理にも適しています。SC-88A（SC-70-5/SOT-353）パッケージの5ピン小型表面実装タイプで、スペースに制約のある各種デジタル回路に適しています。

商品詳細

  • 型番：NL17SZ02DFT2G
  • メーカー：onsemi
  • 製品タイプ：2入力NORゲート
  • 回路数：1回路
  • 入力数：2入力
  • ロジックファミリ：17SZ
  • 電源電圧範囲：1.65V～5.5V
  • 出力電流：±32mA
  • 最大静止電流：1µA
  • 伝搬遅延時間：最大4.3ns（5V、50pF）
  • 動作温度範囲：-55℃～+125℃
  • 取付方式：表面実装
  • パッケージ：SC-88A（SC-70-5 / SOT-353）
  • ピン数：5ピン
