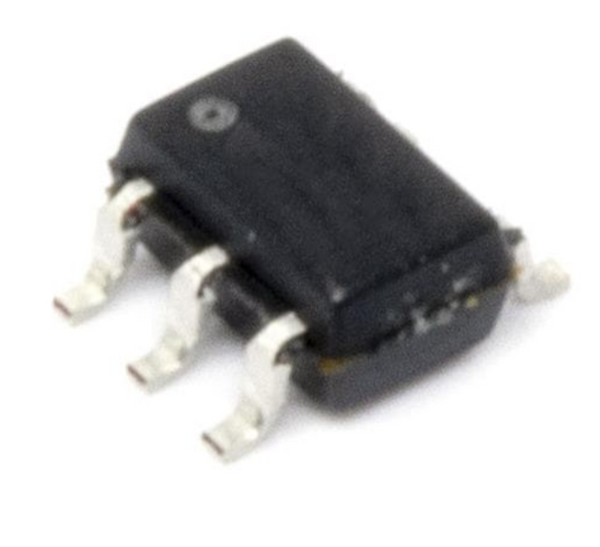

【2入力ANDゲート】SN74AUP1T08DCKR

Texas Instruments製の低消費電力・2入力正論理ANDゲートICです。 1回路の2入力ANDゲートを内蔵し、A入力とB入力がともにHighのときにHighを出力する論理回路です。2.3～3.6Vの単一電源で動作し、1.8V・2.5V・3.3V系の入力信号を受け付けて、電源電圧に応じたCMOSレベルの出力を生成できます。 入力にはシュミットトリガ機能を備えており、入力信号のノイズに対する耐性を高め、緩やかに変化する入力信号でも安定した論理動作を行いやすい構成です。また、部分パワーダウン時に対応するIoff機能も備えています。 静止時の消費電流が非常に小さく、SC70-5の小型5ピンパッケージを採用しているため、低消費電力機器や小型デジタル回路、ロジックレベル変換を必要とする回路などに適しています。 商品詳細 ・メーカー：Texas Instruments・型番：SN74AUP1T08DCKR・シリーズ：74AUP・製品カテゴリー：半導体・製品種類：ロジックIC・商品タイプ：2入力正論理ANDゲート・回路数：1回路・入力数：2入力・論理機能：AND・電源電圧範囲：2.3～3.6V・入力対応電圧：1.8V／2.5V／3.3V系・出力方式：CMOSプッシュプル・入力方式：シュミットトリガ・出力電流：±4mA・最大データレート：200Mbps・最大伝搬遅延時間：約4.4ns（3.3V、30pF時）・静止電流：最大0.5µA・動作温度範囲：-40～+85℃・パッケージ：SC70（DCK）・パッケージサイズ：約2.0×2.1mm・ピン数：5ピン・実装方式：表面実装・RoHS：対応・REACH：対応
