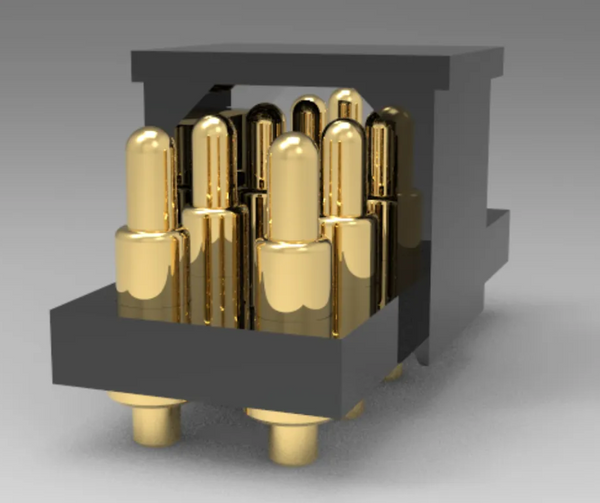

【12ピンポゴピンコネクタ】APC0401-35023

Johoty製の12ピンポゴピンコネクタです。ばね機構を備えた12個の可動接点を使用し、相手側の接点に押し付けることで電気的な接続を確保します。複数の接点を一つのコネクタに集約することで、電源供給、グランド、制御信号、データ通信などをまとめて接続でき、機器内部の配線や接続部品の削減、省スペース化に役立ちます。接点が伸縮する構造により、接続時の寸法公差や位置ずれを吸収しやすく、繰り返し着脱する機器やモジュール式の電子機器にも対応します。 接点の配置や端子間隔、動作ストローク、ばね荷重、接点材料、表面めっき、ハウジング形状などを用途に合わせてカスタマイズできます。電源用接点と信号用接点を組み合わせた構成に加え、設計に応じて高速差動信号や同軸信号への対応、磁気位置合わせ、防水構造なども検討できます。ウェアラブル機器の充電・データ接続、医療機器のドッキングステーション、産業用制御機器、通信モジュール、ロボットの交換式ツールなど、複数の電気接続をコンパクトにまとめたい用途に使用されるコネクタです。 商品詳細 ・メーカー：Johoty・型番：APC0401-35023・製品カテゴリー：電子接続部品・製品種類：12ピンコネクタ・商品タイプ：12ピンポゴピンコネクタ・接続方式：ばね式可動接点・接点数：12ピン・端子間隔：1.00～5.00mm（製品系列の対応範囲）・接点ストローク：0.10～10.0mm（製品系列の対応範囲）・定格電流：接点あたり1～20Aの設計に対応・定格電圧：最大550V AC/DCのカスタム設計に対応・接触抵抗：30mΩ未満（製品系列の仕様例）・絶縁抵抗：1,000MΩ超（DC 500Vでの仕様例）・耐電圧：500～2,500V AC（1分間の仕様例）・高周波信号：最大10GHz対応の設計が可能・インピーダンス：50Ω／90Ωの制御設計に対応・接点材料：黄銅、ベリリウム銅、テルル銅、ステンレス鋼など・ばね材料：SUS631、Inconel、銅合金など・表面処理：硬質金めっき、パラジウムニッケルめっきなど・ハウジング材料：PEEK、耐熱LCP、ステンレス鋼、アルミニウムなど・実装・接続方式：表面実装、スルーホール、基板間接続、ケーブル接続など・防水構造：IP65～IP68対応のカスタム設計が可能・主な用途：ウェアラブル機器、医療機器、産業用制御機器、通信モジュール、ロボット、充電・データ接続装置
