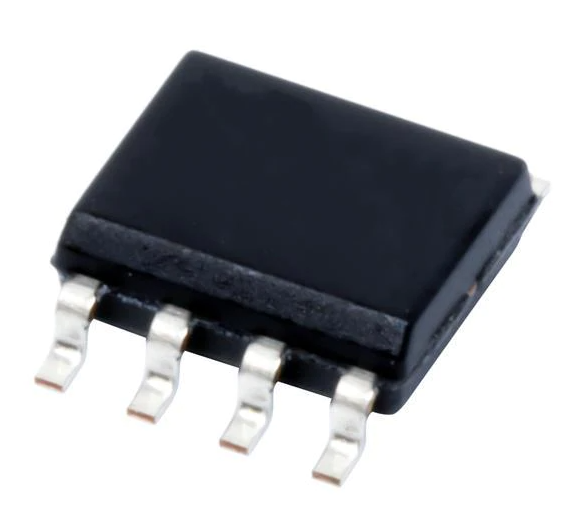

【電源配電スイッチ】TPS2041BDR

Texas Instruments製の500mAハイサイドUSB・電源配電スイッチです。
2.7～5.5Vの電源電圧に対応し、内部に70mΩのNチャネルMOSFETを搭載することで、電源ラインのオン・オフ制御と負荷への電力供給を1つのICで実現できます。
出力電流を制限する電流制限機能に加えて、過熱保護、短絡保護、低電圧ロックアウト（UVLO）を備えており、過電流や短絡が発生した際の電源ライン保護に適しています。
内部チャージポンプによってMOSFETを駆動し、立ち上がり時間を制御することで、容量性負荷の接続時に発生する突入電流を抑制します。
USBポートの電源制御をはじめ、5V系電源のロードスイッチ、周辺機器への電源供給制御、各種電源配電回路などに使用できます。

商品詳細

• メーカー：Texas Instruments
• 製品タイプ：電源配電スイッチ（Power Distribution Switch）
• 電源IC分類：PMIC
• スイッチ構成：1：1
• スイッチ方式：ハイサイドスイッチ
• 出力素子：NチャネルMOSFET
• チャネル数：1チャネル
• 動作電源電圧：2.7～5.5V
• 連続出力電流：500mA
• 内部MOSFETオン抵抗（RDS(on)）：70mΩ（標準）
• 電流制限：0.75～1.25A
• 電流制限精度：±25%
• 立ち上がり時間：約0.6ms（標準）
• 制御入力：アクティブLow
• 低電圧ロックアウト（UVLO）：搭載
• 過電流保護：搭載
• 短絡保護：搭載
• 過熱保護：搭載
• 過電流状態表示：OC（アクティブLow）
• スタンバイ電源電流：最大1µA
• 出力構成：Nチャネル・ハイサイド
• パッケージ：SOIC
• ピン数：8ピン
• パッケージコード：D
• 実装方式：表面実装（SMD）
• 動作温度範囲：−40～＋125℃（型番仕様）
• リード仕上げ：NiPdAu
• RoHS：対応
• REACH：対応
• 主な用途：USBポート電源制御、電源配電、5V系ロードスイッチ、周辺機器の電源制御、突入電流制御
