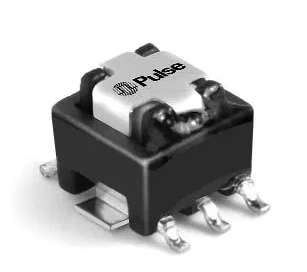

【電流検出トランス】P8208NLT

Pulse Electronics製の電流検出用トランス（Current Sense Transformer）です。1:100の巻数比を持ち、最大10Aの一次側電流を検出できる構成で、50kHz～1MHzの周波数範囲に対応します。 一次側の低抵抗と2mHのインダクタンスを備え、電源回路などで電流を絶縁して検出する用途に適しています。小型の面実装タイプで、電源・スイッチング回路の電流監視や過電流保護回路などに使用されます。 商品詳細 型番：P8208NLT メーカー：Pulse Electronics 製品カテゴリー：トランス 製品種類：電流センス用トランス 商品タイプ：電流検出トランス（Current Sense Transformer） シリーズ：P820X 巻数比（一次：二次）：1：100 一次側最大入力電流：10A インダクタンス：2mH 周波数範囲：50kHz～1MHz 一次側DC抵抗：最大6mΩ 二次側DC抵抗：最大5.5Ω 耐電圧：500Vrms 端子数：6 端子形状：Gull Wing 実装方式：面実装（SMD） パッケージ：SMD 寸法：約7.21 × 8.38 × 5.50mm 動作温度：-40～+130℃ 用途：電流検出、電源回路、スイッチング電源、過電流保護、電流監視など RoHS：対応...
