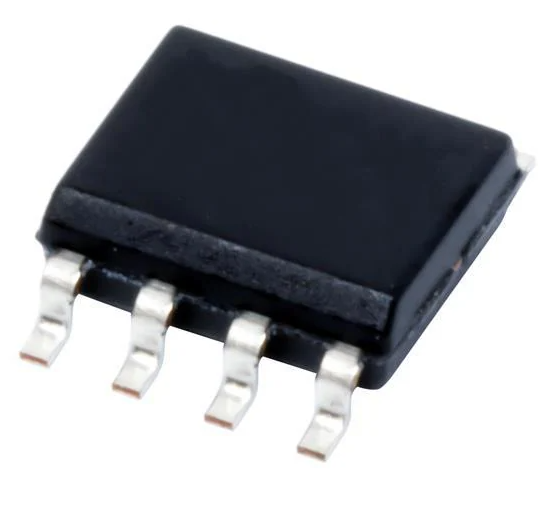

【電流検出アンプ】INA240A3QDRQ1

Texas Instruments製の車載向け高精度電流検出アンプです。シャント抵抗の両端に発生する微小な電圧差を増幅し、回路を流れる電流を正確に測定するために使用されます。双方向の電流検出に対応し、入力コモンモード電圧範囲は−4V～80Vと広く、電源電圧の変動やグランド電位を下回る入力にも対応しています。 PWM信号による急激なコモンモード電圧変動の影響を抑える機能を備えており、モーター駆動回路やソレノイド制御回路などで安定した電流測定を実現します。増幅率は100V/Vで、微小な電圧信号を扱う電流監視用途に適しています。AEC-Q100車載認定に対応し、自動車の電動パワーステアリング、モーター制御、アクチュエータ制御などの電流検出回路に使用される製品です。 商品詳細 ・メーカー：Texas Instruments・型番：INA240A3QDRQ1・製品カテゴリー：アナログIC・製品種類：電流検出アンプ・商品タイプ：車載向け高精度電流センスアンプ・回路数：1・増幅率：100V/V・入力コモンモード電圧範囲：−4～80V・電源電圧範囲：2.7～5.5V・入力オフセット電圧：最大±25µV・入力オフセット電圧ドリフト：最大250nV/℃・ゲイン誤差：最大±0.20%・ゲイン誤差ドリフト：最大2.5ppm/℃・同相信号除去比：132dB（DC、代表値）・帯域幅：400kHz・スルーレート：2V/µs・静止電流：1.8mA（代表値）・入力バイアス電流：90µA（代表値）・動作周囲温度範囲：−40～＋125℃・車載規格：AEC-Q100・機能：双方向電流検出・機能：PWMノイズ抑制・実装方式：表面実装・パッケージ：SOIC-8・端子数：8
