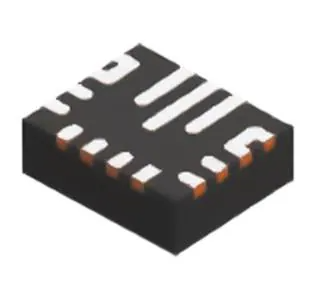

【降圧型DC-DCコンバータ】TPS630702RNMR

Texas Instruments製の2A同期整流昇降圧型DC-DCコンバータです。2.0～16Vの広い入力電圧範囲に対応し、入力電圧が出力電圧より高い場合は降圧、低い場合は昇圧へ自動的に切り替えて安定した出力電圧を生成します。2.5～9Vの可変出力に対応し、最大95%の高効率を実現しています。低負荷時にはパワーセーブモードへ移行することで効率を高められるほか、2.4MHzの固定周波数動作、外部クロック同期、パワーグッド出力、過熱保護なども備えています。バッテリ駆動機器や、入力電圧が変動する電源回路に適した製品です。 商品詳細 メーカー：Texas Instruments 型番：TPS630702RNMR 製品種類：同期整流昇降圧型DC-DCコンバータ 製品カテゴリー：電源管理IC（PMIC） トポロジ：バック・ブースト（昇降圧） 入力電圧範囲：2.0～16V 出力電圧範囲：2.5～9V 最大出力電流：2A 出力数：1 出力構成：正電圧・可変出力 整流方式：同期整流 スイッチング周波数：2.4MHz 効率：最大95% 制御方式：固定周波数PWM 低負荷動作：パワーセーブモード 静止電流：50µA（標準） 昇降圧モード：降圧・昇圧間を自動遷移 ENABLE入力：対応 パワーグッド出力：対応 外部クロック同期：対応 出力放電機能：対応 シャットダウン時負荷切断：対応 保護機能：過熱保護、入力過電圧保護、出力過電圧保護 動作温度範囲：-40～+125℃ パッケージ：VQFN-HR（RNM） パッケージサイズ：3mm × 2.5mm ピン数：15ピン 実装方式：表面実装 RoHS：対応...
