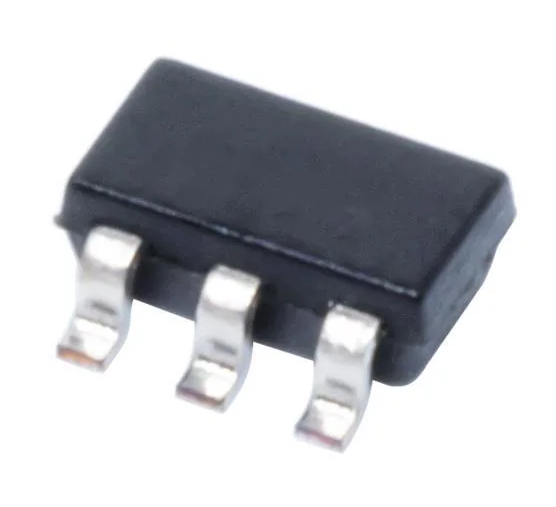

【降圧型DC-DCコンバータ】TPS560430YQDBVRQ1

Texas Instruments製の車載向け600mA同期整流式降圧DC/DCコンバータです。4～36Vの幅広い入力電圧に対応し、最大600mAの連続出力電流を供給できます。2.1MHzの固定スイッチング周波数と内部補償回路を備えており、小型の外付け部品で電源回路を構成できます。同期整流方式によって高効率化を図れるほか、プリバイアス出力へのスタートアップにも対応しています。過電流制限、ヒカップモードによる短絡保護、サーマルシャットダウンなどの保護機能を備え、自動車の電源コンディショニングなどに適した製品です。

商品詳細

• メーカー：Texas Instruments
• 製品シリーズ：SIMPLE SWITCHER
• 製品カテゴリー：電源IC
• 製品種類：DC/DCコンバータ
• 商品タイプ：同期整流式降圧コンバータ
• 用途区分：車載向け
• トポロジー：Buck（降圧）
• 入力電圧範囲：4～36V
• 出力電圧範囲：1～34V
• 最大連続出力電流：600mA
• 出力数：1
• 出力タイプ：可変
• 同期整流：対応
• スイッチング周波数：2.1MHz
• 制御方式：電流モード
• 最大デューティサイクル：98%
• 最小スイッチオン時間：60ns
• 静止電流：80µA typ.
• 基準電圧精度：±0.5%（室温）
• ソフトスタート：固定式、内蔵
• プリバイアス・スタートアップ：対応
• 内部補償：搭載
• Enable：搭載
• UVLO：調整可能
• 過電流保護：サイクル単位の電流制限
• 短絡保護：ヒカップモード
• サーマルシャットダウン：対応
• AEC-Q100：対応
• 温度グレード：Grade 1
• 動作温度範囲：-40～+125℃
• パッケージ：SOT-23（DBV）
• 端子数：6ピン
• パッケージサイズ：約2.9×1.6mm
• 実装方式：表面実装
• 端子仕上げ：NiPdAu
• MSL：Level 1（260℃）
• RoHS：対応
• 主な用途：車載電源、電源コンディショニング、インフォテインメント、各種車載電子機器など
