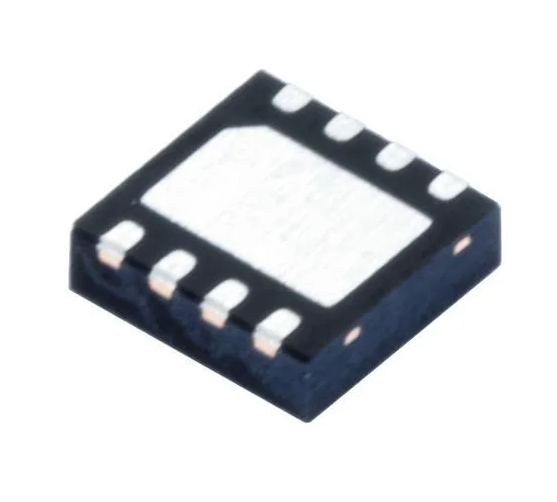

【降圧型DC-DCコンバータ】TPS54062DRBR

Texas Instruments製の60V入力・50mA同期整流降圧型DC-DCコンバータです。ハイサイドおよびローサイドMOSFETを内蔵しており、4.7～60Vの広い入力電圧範囲から、0.8～58Vの可変出力電圧を生成できます。ピーク電流モード制御を採用し、100～400kHzのスイッチング周波数を調整できるため、電源回路の効率や外付け部品のサイズに合わせた設計が可能です。さらに、ダイオード・エミュレーション機能による軽負荷時の効率改善、低い静止電流、スロースタート、過電流・過熱・周波数フォールドバック保護などを備え、各種産業機器や低消費電力の電源回路に適しています。 商品詳細 メーカー：Texas Instruments 型番：TPS54062DRBR 製品種類：同期整流降圧型DC-DCコンバータ 製品カテゴリー：電源管理IC（PMIC） トポロジ：バック（降圧） 入力電圧範囲：4.7～60V 出力電圧：0.8～58V（可変） 最大出力電流：50mA 出力数：1 整流方式：同期整流 MOSFET：ハイサイド／ローサイドMOSFET内蔵 制御方式：ピーク電流モード制御 スイッチング周波数：100～400kHz（可変） 基準電圧：0.8V ±2% 動作時静止電流：89µA（標準） シャットダウン電流：1.7µA（標準） スロースタート：内蔵 外部クロック同期：対応 保護機能：サイクル単位の過電流制限、サーマルシャットダウン、周波数フォールドバック 動作温度範囲：-40～+125℃ パッケージ：SON（DRB） パッケージサイズ：3mm × 3mm ピン数：8ピン 実装方式：表面実装 RoHS：対応
