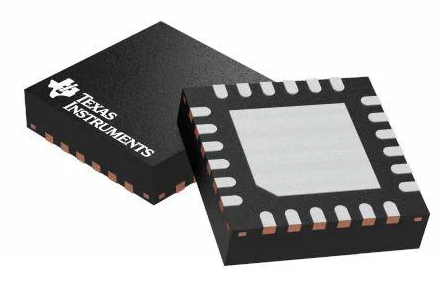

【降圧型DC-DCコンバータ】LM25141QURGERQ1

Texas Instruments製の車載向け同期整流降圧型DC-DCコンバータコントローラです。3.8V～42Vの広い入力電圧範囲に対応し、外付けMOSFETを使用して高効率な降圧電源を構成できます。

2.2MHzまたは440kHzのスイッチング周波数を選択でき、周波数同期やスペクトラム拡散機能にも対応しています。電流制限、過負荷保護、パワーグッド、ソフトスタートなどの機能を備えており、車載電源や各種高電圧電源回路に適しています。AEC-Q100認定の車載グレード品です。

商品詳細

• 型番：LM25141QURGERQ1
• メーカー：Texas Instruments
• 製品カテゴリー：電源管理（PMIC）
• 製品種類：DC-DCコンバータ・スイッチングコントローラ
• 商品タイプ：同期整流降圧型（Buck）コントローラ
• 用途分類：電圧変換・電源管理
• トポロジー：同期整流Buck（降圧）
• 出力数：1
• 出力方式：正電圧
• 入力電圧範囲：3.8V～42V
• 絶対最大入力電圧：47V
• 出力電圧：1.5V～15V（可変）、固定3.3V・5Vにも対応
• 出力電流：外付けMOSFETにより設定
• スイッチング周波数：440kHz／2.2MHz
• 周波数同期：対応
• スペクトラム拡散：対応
• 制御方式：ピーク電流モード
• 電流制限：75mVしきい値
• 電流センシング：外付け抵抗またはDCR方式
• ゲートドライバ：ハイサイド／ローサイド
• ゲートスルーレート制御：対応
• ソフトスタート：対応
• Power Good：対応
• イネーブル機能：対応
• 保護機能：過電流保護、過負荷保護、低電圧ロックアウト（UVLO）
• 過負荷保護：ヒカップモード
• ダイオードエミュレーション：対応
• 強制PWM：対応
• シャットダウン時静止電流：約10µA（代表値）
• 低消費電力スタンバイ電流：約35µA（代表値）
• 車載規格：AEC-Q100
• パッケージ：VQFN（RGE）
• パッケージサイズ：約4 × 4mm
• ピン数：24ピン
• 実装方式：SMD（表面実装）
• 動作温度範囲：-40℃～+150℃（接合部温度範囲）
• 主な用途：車載電源、インフォテインメント、ADAS、産業機器、通信機器、DC-DC電源、バッテリー駆動機器
