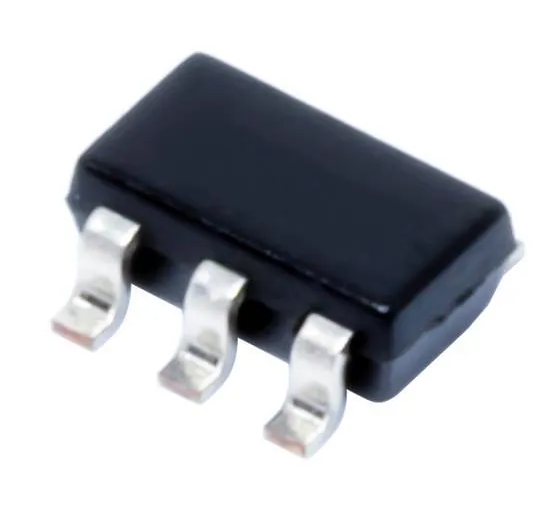

【差動ラインレシーバIC】DS90LV012ATMF/NOPB

Texas Instruments製の高速LVDS差動ラインレシーバICです。LVDS方式の低電圧差動信号を受信し、3V系CMOSロジック信号へ変換します。最大400Mbpsのデータレートに対応し、高速・低ノイズのデータ通信に適しています。 2.7～3.6Vの単一電源で動作し、SOT-23の5ピン小型パッケージを採用しています。LVDS/BLVDS/LVPECL入力に対応し、通信機器や産業機器などの高速信号インターフェースに使用できます。 商品詳細 型番：DS90LV012ATMF/NOPB メーカー：Texas Instruments 製品カテゴリー：インターフェースIC 製品種類：LVDSインターフェースIC 商品タイプ：高速LVDS差動ラインレシーバ 用途分類：高速信号受信・差動信号通信 チャネル数：1チャネル レシーバ数：1 入力方式：LVDS差動入力 出力方式：CMOS プロトコル：LVDS 最大データレート：400Mbps 最大スイッチング周波数：約200MHz 電源電圧範囲：2.7～3.6V 代表電源電圧：3.3V 伝搬遅延時間：最大3.5ns 差動スキュー：約100ps（代表値） 入力差動電圧：350mV（代表値） 入力終端抵抗：約102Ω（代表値） 入力フェイルセーフ：対応 LVDS入力対応：対応 BLVDS入力対応：対応 LVPECL入力対応：対応 動作温度範囲：-40～+85℃ パッケージ：SOT-23（DBV） ピン数：5ピン 実装方式：SMD（表面実装） 包装：テープ＆リール 主な用途：LVDS通信、ディスプレイインターフェース、産業機器、通信機器、データ通信、組込み機器、高速信号伝送
