Diodes Incorporated

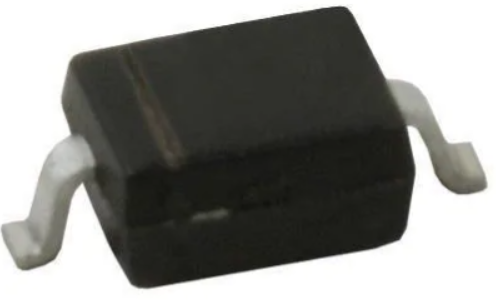

【小信号スイッチングダイオード】1N4148WSQ-7-F
型番/Part Number: 小信号スイッチングダイオード-1n4148wsq-7-f
環境規制 (RoHS) 適合品
表面実装（SMD）対応の高速スイッチングダイオードです。優れた高速応答特性と低リーク電流を備え、小信号回路や保護回路、スイッチング回路など幅広い電子機器設計に採用されています。
AEC-Q101準拠の車載グレード製品であり、産業機器や車載機器など高い信頼性が求められる用途にも適しています。コンパクトなSOD-323パッケージを採用し、省スペース設計にも貢献します。
商品詳細
型番：1N4148WSQ-7-F
メーカー：Diodes Incorporated
製品種別：高速スイッチングダイオード（小信号用）
実装方式：表面実装（SMD）
パッケージ：SOD-323（SC-76）
最大逆電圧（VR）：75V
平均整流電流（IF）：150mA
順方向電圧（VF）：最大1.25V（IF=150mA時）
逆方向漏れ電流：1µA（VR=75V時）
逆回復時間（trr）：4ns
接合容量：2pF（Typ.）
動作温度範囲：-65℃～+150℃
品質規格：AEC-Q101（車載対応）
RoHS対応
21+半導体
技術仕様・スペック
この製品について
表面実装（SMD）対応の高速スイッチングダイオードです。優れた高速応答特性と低リーク電流を備え、小信号回路や保護回路、スイッチング回路など幅広い電子機器設計に採用されています。
AEC-Q101準拠の車載グレード製品であり、産業機器や車載機器など高い信頼性が求められる用途にも適しています。コンパクトなSOD-323パッケージを採用し、省スペース設計にも貢献します。
商品詳細
- 型番：1N4148WSQ-7-F
- メーカー：Diodes Incorporated
- 製品種別：高速スイッチングダイオード（小信号用）
- 実装方式：表面実装（SMD）
- パッケージ：SOD-323（SC-76）
- 最大逆電圧（VR）：75V
- 平均整流電流（IF）：150mA
- 順方向電圧（VF）：最大1.25V（IF=150mA時）
- 逆方向漏れ電流：1µA（VR=75V時）
- 逆回復時間（trr）：4ns
- 接合容量：2pF（Typ.）
- 動作温度範囲：-65℃～+150℃
- 品質規格：AEC-Q101（車載対応）
- RoHS対応
